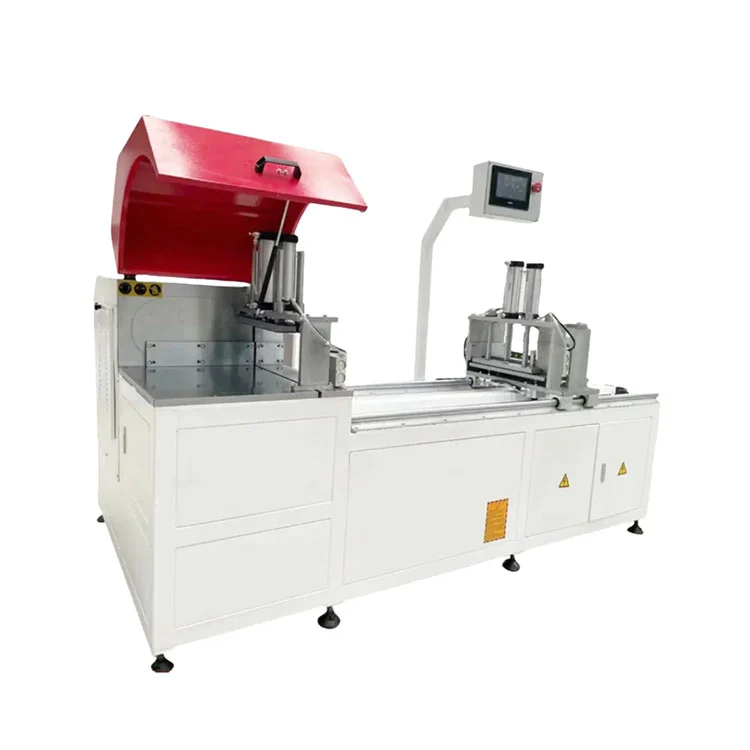

పారిశ్రామిక అల్యూమినియం ప్రొఫైల్ల కోసం CNC సర్క్యులర్ సా
పూర్తి సర్వో CNC కంట్రోల్ సిస్టమ్ + హై-స్పీడ్ కార్బైడ్ సర్క్యులర్ సా బ్లేడ్తో కూడిన ఇండస్ట్రియల్ అల్యూమినియం ప్రొఫైల్ల కోసం మా Lebulang బ్రాండ్ CNC సర్క్యులర్ సా, ఈ మెషిన్ ఆటోమేటిక్ ఫీడింగ్, ఫిక్స్డ్-లెంగ్త్ పొజిషనింగ్, 45°/90° మైటర్ కటింగ్ మరియు ఆటోమేటిక్ డిశ్చార్జింగ్ను ఒక వర్క్ఫ్లో పూర్తి చేస్తుంది. కటింగ్ టాలరెన్స్ ± 0.1mm లోపల నియంత్రించబడుతుంది, సెకండరీ పాలిషింగ్ లేకుండా స్మూత్ బర్-ఫ్రీ సెక్షన్, వర్క్షాప్ అవుట్పుట్ను 120% పెంచడం మరియు అల్యూమినియం వ్యర్థాల నష్టాన్ని 15% పైగా తగ్గించడం. జినాన్లోని మా ఫ్యాకోట్రీ మీతో సహకరిస్తుందని ఆశిస్తున్నాము.
దిపారిశ్రామిక అల్యూమినియం ప్రొఫైల్ల కోసం CNC సర్క్యులర్ సా1996 నుండి అల్యూమినియం మరియు PVC ప్రాసెసింగ్ పరికరాలను ఉత్పత్తి చేస్తున్న Lebulang మెషిన్ యొక్క జినాన్, చైనా ఫెసిలిటీలో తయారు చేయబడింది. రంపపు నేరుగా ఫ్యాక్టరీకి సరఫరా చేయబడుతుంది మరియు OEM మరియు ODM స్పెసిఫికేషన్లకు కాన్ఫిగర్ చేయబడుతుంది. ఇది పూర్తిగా సర్వో-నడిచే CNC రంపపు మూడు బ్లేడ్ వ్యాసం ఎంపికలలో అందుబాటులో ఉంది - Φ455 mm, Φ500 mm మరియు Φ550 mm - ప్రధాన మోటారు 5.5 kW లేదా 7.5 kWతో రేట్ చేయబడింది. X-axis ఫీడ్ ప్రామాణిక కాన్ఫిగరేషన్లో ప్రొఫైల్లను 350 mm నుండి 6500 mm వరకు కట్ చేయగలదు, సుదీర్ఘ ప్రయాణం ఎంపికగా అందుబాటులో ఉంటుంది. గరిష్ట కట్టింగ్ క్రాస్-సెక్షన్ 210 mm వెడల్పు మరియు 320 mm ఎత్తు. ప్రామాణిక కట్టింగ్ కోణాలు 90° మరియు ±45° మిటెర్ కట్లు, ఐచ్ఛిక CNC ఏకపక్ష యాంగిల్ మాడ్యూల్ 22.5° నుండి 157.5° వరకు ఉంటుంది. స్థాన ఖచ్చితత్వం ± 0.05 mm వద్ద పేర్కొనబడింది. రంపపు 10-అంగుళాల టచ్స్క్రీన్తో దిగుమతి చేసుకున్న PLC ద్వారా నియంత్రించబడుతుంది మరియు కత్తిరింపు సమయంలో న్యూమాటిక్ క్లాంప్లు వర్క్పీస్ను నిలువు మరియు క్షితిజ సమాంతర దిశల నుండి భద్రపరుస్తాయి.
సాంకేతిక లక్షణాలు
| అంశం | ప్రామాణిక CNC సర్క్యులర్ సా మోడల్ పరామితి (అనుకూలీకరించదగినది) |
| మోడల్ | LBL-CNC455 / LBL-CNC500 / LBL-CNC550 పారిశ్రామిక అల్యూమినియం ప్రొఫైల్ల కోసం CNC సర్క్యులర్ సా |
| నియంత్రణ మోడ్ | పూర్తి సర్వో CNC ఆటోమేటిక్ కంట్రోల్ |
| సా బ్లేడ్ వ్యాసం | Φ455mm / Φ500mm / Φ550mm (ఐచ్ఛికం) |
| ప్రధాన స్పిండిల్ పవర్ | 5.5KW / 7.5KW హై స్పీడ్ మోటార్ |
| స్పిండిల్ రొటేషన్ స్పీడ్ | 2800rpm సర్దుబాటు |
| గరిష్ట ఫీడింగ్ కట్టింగ్ పొడవు | 350mm -- 6500mm (కస్టమ్ లాంగ్ ట్రావెల్ అందుబాటులో ఉంది) |
| మాక్స్ కట్టింగ్ క్రాస్ సెక్షన్ | 210mm(W) × 320mm(H) |
| ప్రామాణిక కట్టింగ్ యాంగిల్ | 90°, ±45° మిటెర్ కట్ |
| పొజిషనింగ్ ఖచ్చితత్వం | ± 0.05mm |
| పునరావృత కట్టింగ్ టాలరెన్స్ | ≤± 0.1మి.మీ |
| బిగింపు మోడ్ | డబుల్ న్యూమాటిక్ వర్టికల్ + హారిజాంటల్ క్లాంప్లు |
| గాలి పని ఒత్తిడి | 0.5--0.8MPa |
| CNC సిస్టమ్ | PLC + 10-అంగుళాల టచ్ స్క్రీన్ దిగుమతి చేయబడింది |
| శీతలీకరణ వ్యవస్థ | ఆటోమేటిక్ అటామైజ్డ్ కట్టింగ్ ఫ్లూయిడ్ లూబ్రికేషన్ |
| యంత్రం మొత్తం బరువు | 1200KG -- 1800KG |
| సర్టిఫికేషన్ | CE, ISO9001 |
| కస్టమ్ వోల్టేజ్ | గ్లోబల్ మార్కెట్ల కోసం 380V/415V/220V |
సా ఎలా పనిచేస్తుంది
దిపారిశ్రామిక అల్యూమినియం ప్రొఫైల్ల కోసం CNC సర్క్యులర్ సాటచ్స్క్రీన్పై నమోదు చేసిన పొడవు ప్రకారం ప్రొఫైల్ను సా బ్లేడ్ కింద ఉంచే సర్వో-ఆధారిత ఫీడ్ యాక్సిస్తో పనిచేస్తుంది. ఆపరేటర్ అల్యూమినియం ఎక్స్ట్రూషన్ను ఇన్పుట్ రోలర్ టేబుల్పైకి లోడ్ చేస్తుంది, మెమొరీ నుండి కట్టింగ్ ప్రోగ్రామ్ను ఎంచుకుంటుంది లేదా కొత్త కొలతలు నమోదు చేసి, సైకిల్ను ప్రారంభిస్తుంది. రిఫరెన్స్ స్టాప్లకు వ్యతిరేకంగా ప్రొఫైల్ను పట్టుకోవడానికి న్యూమాటిక్ క్లాంప్లు నిలువు మరియు క్షితిజ సమాంతర దిశల నుండి నిమగ్నమై ఉంటాయి. రంపపు తల, గ్యాస్-లిక్విడ్ డంపింగ్ సిలిండర్తో అమర్చబడి, చతురస్రాకార, బర్-ఫ్రీ కట్ను ఉత్పత్తి చేయడానికి నియంత్రిత ఫీడ్ రేట్తో పదార్థం ద్వారా దిగుతుంది. అటామైజ్డ్ కట్టింగ్ ఫ్లూయిడ్ స్ప్రే కట్ సమయంలో బ్లేడ్ మరియు వర్క్పీస్ను చల్లబరుస్తుంది. బ్లేడ్ ఉపసంహరించుకున్న తర్వాత, బిగింపులు విడుదల చేయబడతాయి మరియు సర్వో ఫీడ్ ప్రొఫైల్ను తదుపరి కట్ స్థానానికి చేరుస్తుంది. ప్రామాణిక కాన్ఫిగరేషన్ 90° మరియు ±45° వద్ద కట్ అవుతుంది. ఐచ్ఛిక CNC యాంగిల్ మాడ్యూల్తో, రంపపు తల ప్రోగ్రామ్ నియంత్రణలో 22.5° మరియు 157.5° మధ్య ఏదైనా కోణంలో తిరుగుతుంది.
కీ భాగాలు
- సర్వో ఫీడ్ అక్షం:ప్రొఫైల్ పొజిషనింగ్ కోసం AC సర్వో మోటార్ X-యాక్సిస్ బాల్ స్క్రూను డ్రైవ్ చేస్తుంది. పొజిషనింగ్ ఖచ్చితత్వం ± 0.05 మిమీ, ± 0.1 మిమీ లోపల రిపీట్ కటింగ్ టాలరెన్స్తో. స్టాండర్డ్ ఫీడ్ ట్రావెల్ హ్యాండిల్స్ 350 మిమీ నుండి 6500 మిమీ వరకు కట్ పొడవులు.
- హెడ్ అసెంబ్లీ చూసింది:5.5 kW లేదా 7.5 kW మోటార్ 2800 rpm వద్ద టంగ్స్టన్ కార్బైడ్ వృత్తాకార రంపపు బ్లేడ్ను నడుపుతుంది. గ్యాస్-లిక్విడ్ డంపింగ్ సిలిండర్ మెటీరియల్ మందం మరియు బ్లేడ్ లోడింగ్కు సరిపోయేలా నిలువు ఫీడ్ రేటును నియంత్రిస్తుంది.

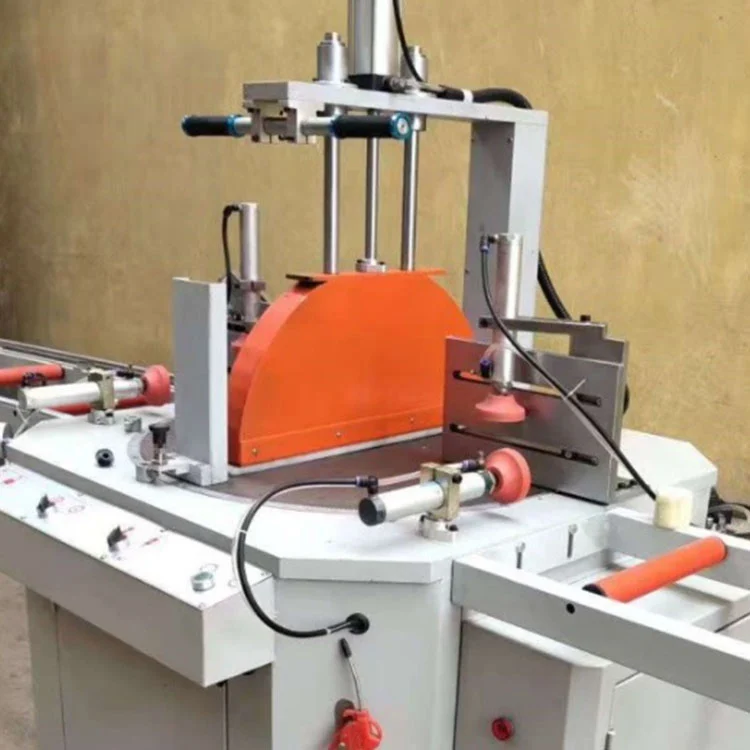

- వాయు బిగింపు వ్యవస్థ:మృదువైన దవడలతో ద్వంద్వ నిలువు మరియు క్షితిజ సమాంతర బిగింపులు వెనుక కంచె మరియు టేబుల్కి వ్యతిరేకంగా ప్రొఫైల్ను కలిగి ఉంటాయి. 0.5 మరియు 0.8 MPa మధ్య సెట్ చేయబడిన వాయు పీడన నియంత్రకం ద్వారా బిగింపు శక్తి సర్దుబాటు చేయబడుతుంది.
- CNC కంట్రోలర్ మరియు టచ్స్క్రీన్:10-అంగుళాల బహుళ-భాష టచ్స్క్రీన్తో జత చేయబడిన దిగుమతి చేయబడిన PLC ప్రోగ్రామ్ నిల్వ, పొడవు ఇన్పుట్, యాంగిల్ ఎంపిక మరియు సైకిల్ నియంత్రణను నిర్వహిస్తుంది. ప్రోగ్రామ్ బదిలీకి USB మరియు నెట్వర్క్ కనెక్టివిటీకి మద్దతు ఉంది.

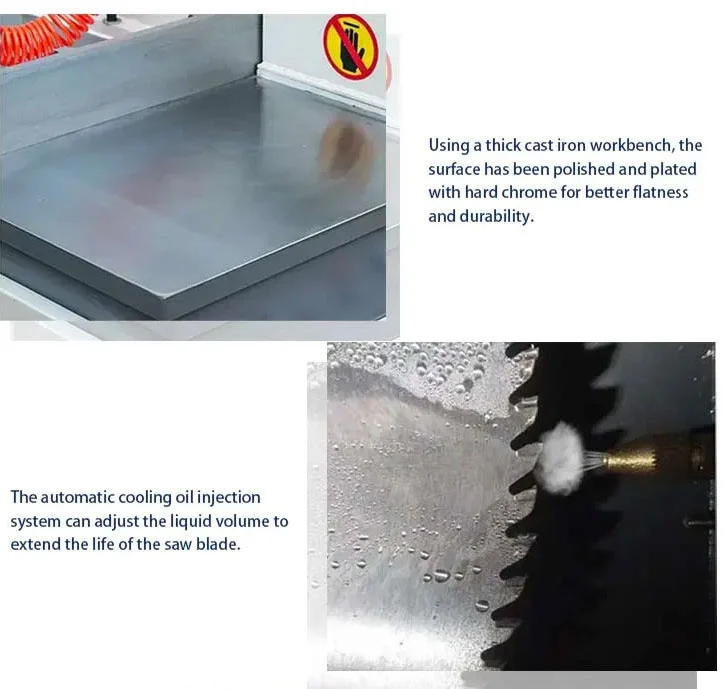

- శీతలీకరణ సరళత వ్యవస్థ:ఆటోమేటిక్ అటామైజ్డ్ కట్టింగ్ ఫ్లూయిడ్ సిస్టమ్ బ్లేడ్ మరియు కట్టింగ్ జోన్కు కందెన యొక్క పొగమంచును వర్తింపజేస్తుంది. ఇది ఘర్షణను తగ్గిస్తుంది, బ్లేడ్ జీవితాన్ని పొడిగిస్తుంది మరియు శుభ్రమైన కట్ ఉపరితలాన్ని ఉత్పత్తి చేయడంలో సహాయపడుతుంది.
- భద్రతా ఆవరణ:పూర్తిగా మూసివున్న బ్లేడ్ గార్డు కట్టింగ్ ప్రాంతాన్ని కవర్ చేస్తుంది. బ్లేడ్ మార్గంలో అడ్డంకిని గుర్తించినట్లయితే అత్యవసర స్టాప్ బటన్ మరియు ఘర్షణ రక్షణ సెన్సార్ యంత్రాన్ని ఆపివేస్తుంది.
ఇండస్ట్రియల్ అల్యూమినియం ప్రొఫైల్స్ స్టాండర్డ్ యాక్సెసరీస్ కోసం CNC సర్క్యులర్ సా
- CNC సర్వో ఫీడింగ్ కంట్రోల్ సిస్టమ్ + 10-అంగుళాల మల్టీ-లాంగ్వేజ్ టచ్ స్క్రీన్
- అల్యూమినియం కోసం దిగుమతి చేసుకున్న టంగ్స్టన్ కార్బైడ్ వృత్తాకార రంపపు బ్లేడ్
- గ్యాస్-లిక్విడ్ డంపింగ్ కట్టింగ్ సా హెడ్ అసెంబ్లీ
- మృదువైన యాంటీ-స్క్రాచ్ దవడలతో డ్యూయల్ న్యూమాటిక్ ఆటోమేటిక్ బిగింపు పరికరం
- ఆటోమేటిక్ శీతలీకరణ సరళత ప్రసరణ వ్యవస్థ
- పూర్తి పరివేష్టిత భద్రతా బ్లేడ్ రక్షణ కవర్
- అల్యూమినియం చిప్ డస్ట్ సేకరణ పైప్లైన్
- ఎమర్జెన్సీ స్టాప్ బటన్, తాకిడి రక్షణ సెన్సార్
- పూర్తి ఇంగ్లీష్ ఆపరేషన్ & నిర్వహణ మాన్యువల్, విడిభాగాల టూల్కిట్
ఇండస్ట్రియల్ అల్యూమినియం ప్రొఫైల్స్ ఐచ్ఛిక అప్గ్రేడ్ మాడ్యూల్స్ కోసం CNC సర్క్యులర్ సా
- జీరో-టెయిల్ కట్టింగ్ స్ట్రక్చర్ (అవశేష టెయిల్ ≤5mm, అధిక మెటీరియల్ వినియోగం)

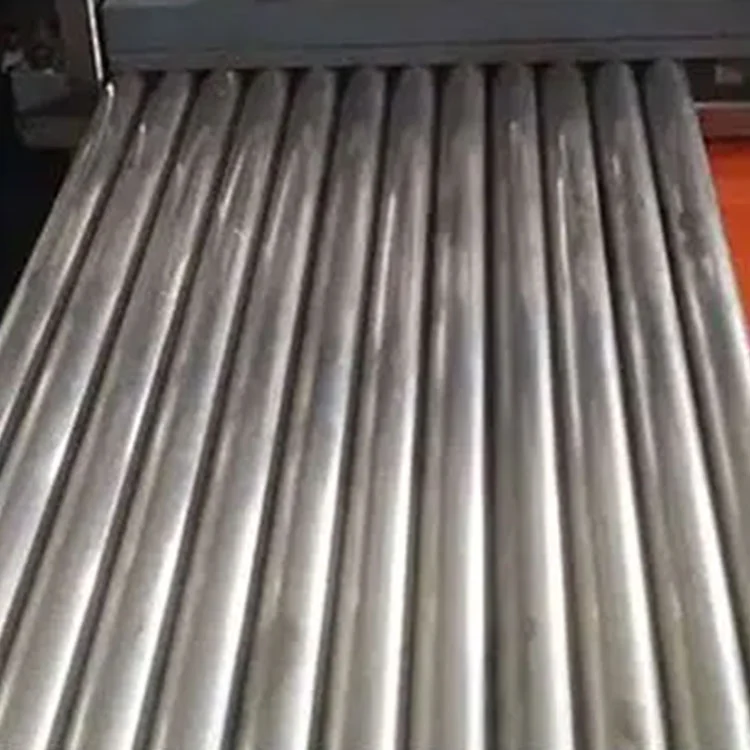

- 6మీ పొడవు ప్రొఫైల్ల కోసం ఆటోమేటిక్ లోడ్ & అన్లోడ్ రోలర్ కన్వేయర్ లైన్
- CNC ఏకపక్ష కోణ కట్టింగ్ మాడ్యూల్ (22.5°--157.5°)
- పెద్ద కెపాసిటీ చిప్ స్టోరేజ్ డస్ట్ కలెక్టర్
- IoT రిమోట్ ఆన్లైన్ డయాగ్నసిస్ & డేటా స్టాటిస్టిక్స్ మాడ్యూల్
- బండిల్ మల్టీ-పీస్ సింక్రోనస్ క్లాంపింగ్ ఫిక్చర్
- 12000mm వరకు కస్టమ్ పొడిగించిన ఫీడింగ్ ప్రయాణం
అప్లికేషన్ స్కోప్

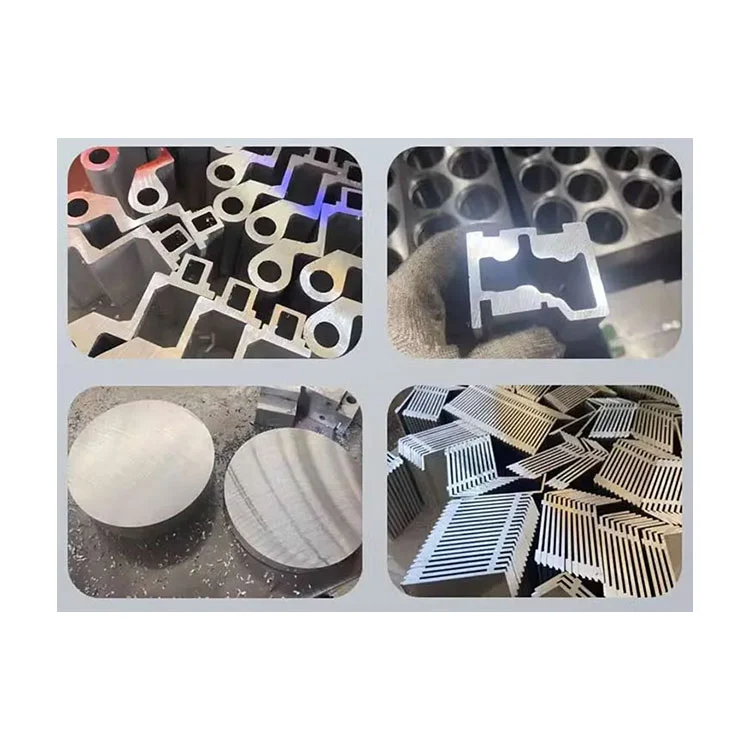

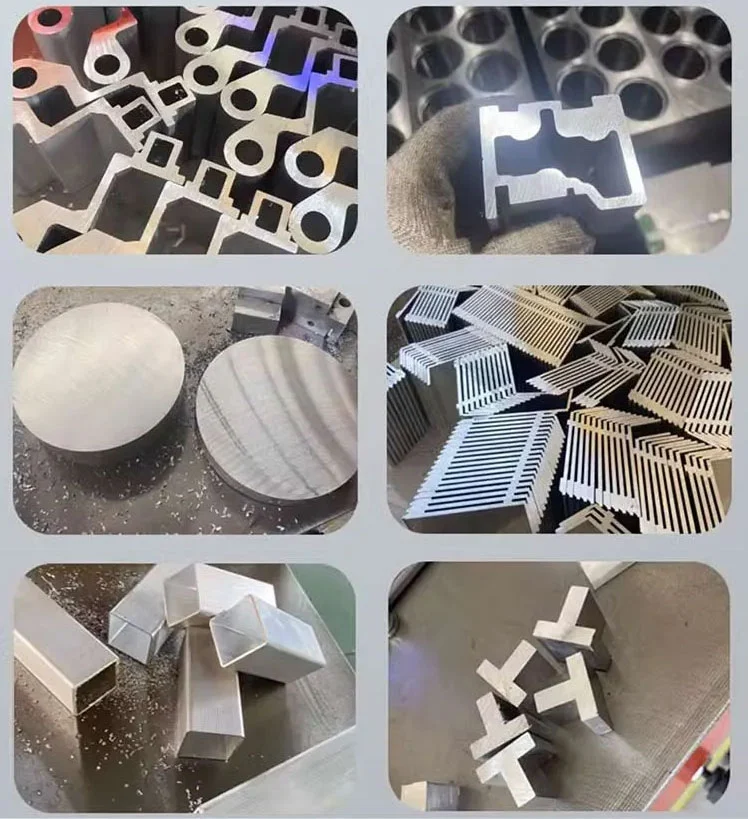

దిపారిశ్రామిక అల్యూమినియం ప్రొఫైల్ల కోసం CNC సర్క్యులర్ సాతదుపరి మ్యాచింగ్ లేదా అసెంబ్లీకి ముందు అల్యూమినియం ఎక్స్ట్రాషన్లను పొడవుగా కత్తిరించే ఉత్పత్తి పరిసరాలలో ఉపయోగించబడుతుంది. కిటికీలు మరియు తలుపుల కోసం ఫ్రేమ్ ప్రొఫైల్లను కత్తిరించడం, కర్టెన్ వాల్ ములియన్స్ మరియు ట్రాన్సమ్స్, ఇండస్ట్రియల్ అల్యూమినియం స్ట్రక్చరల్ మెంబర్లు, సోలార్ ప్యానెల్ మౌంటింగ్ రైల్స్ మరియు ఆర్కిటెక్చరల్ డెకరేటివ్ ప్రొఫైల్లు వంటివి సాధారణ ఉపయోగాలు. రంపపు దాని క్రాస్-సెక్షన్ సామర్థ్యంలో ఘన మరియు బోలు అల్యూమినియం విభాగాలు, థర్మల్ బ్రేక్ ప్రొఫైల్లు మరియు తేలికపాటి రాగి లేదా PVC ఎక్స్ట్రాషన్లను ప్రాసెస్ చేయగలదు. ఐచ్ఛిక ఏకపక్ష యాంగిల్ మాడ్యూల్తో, ఇది గేబుల్-ఎండ్ ఫ్రేమ్లు, ట్రాపెజోయిడల్ విండోస్ మరియు మల్టీ-సైడెడ్ ఆర్కిటెక్చరల్ అసెంబ్లీల కోసం కోణ కట్లను కూడా ఉత్పత్తి చేస్తుంది.
మా సేవ
- ప్రారంభించిన తేదీ నుండి కనీసం ఒక సంవత్సరం వారంటీ.
- అమ్మకానికి ముందు, సమయంలో మరియు తర్వాత కాంప్లిమెంటరీ సంప్రదింపులు.
- కాంప్లిమెంటరీ ప్రాజెక్ట్ ప్లానింగ్ మరియు లేఅవుట్ డిజైన్.
- అన్ని విధులు పేర్కొన్న విధంగా పనిచేసే వరకు కాంప్లిమెంటరీ పరికరాల డీబగ్గింగ్.
- సుదూర షిప్పింగ్ ఏర్పాట్ల కాంప్లిమెంటరీ కోఆర్డినేషన్.
- పరికరాల నిర్వహణ మరియు నిర్వహణపై కాంప్లిమెంటరీ శిక్షణ.
- ఒక సంవత్సరం పూర్తి వారంటీ మరియు జీవితకాల నిర్వహణ సేవ.
