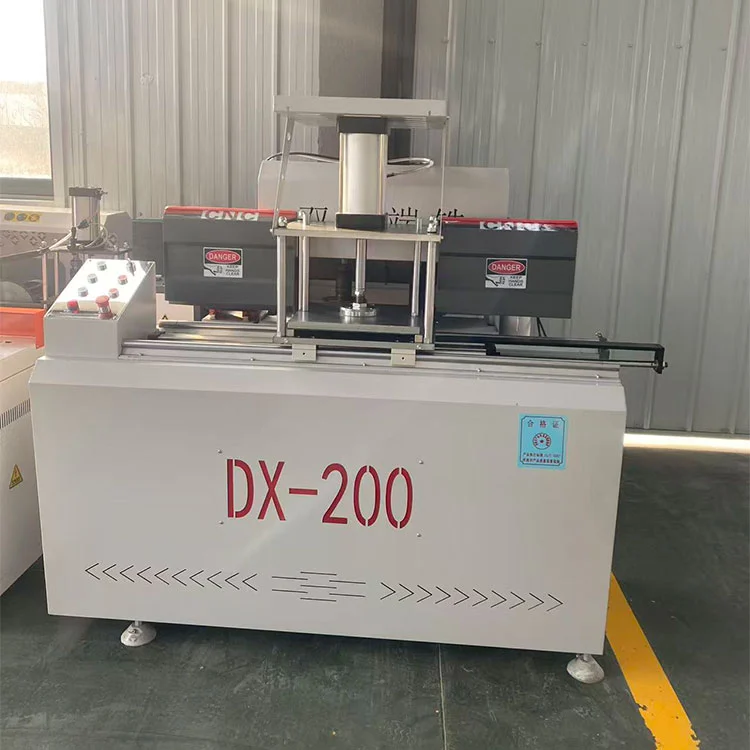

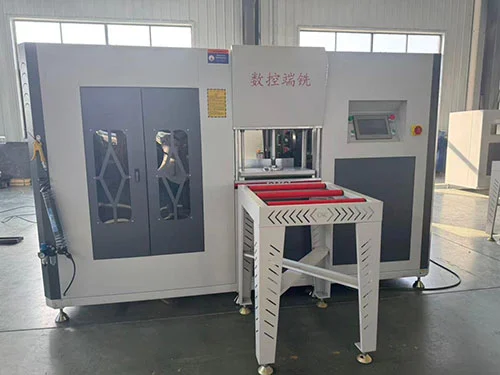

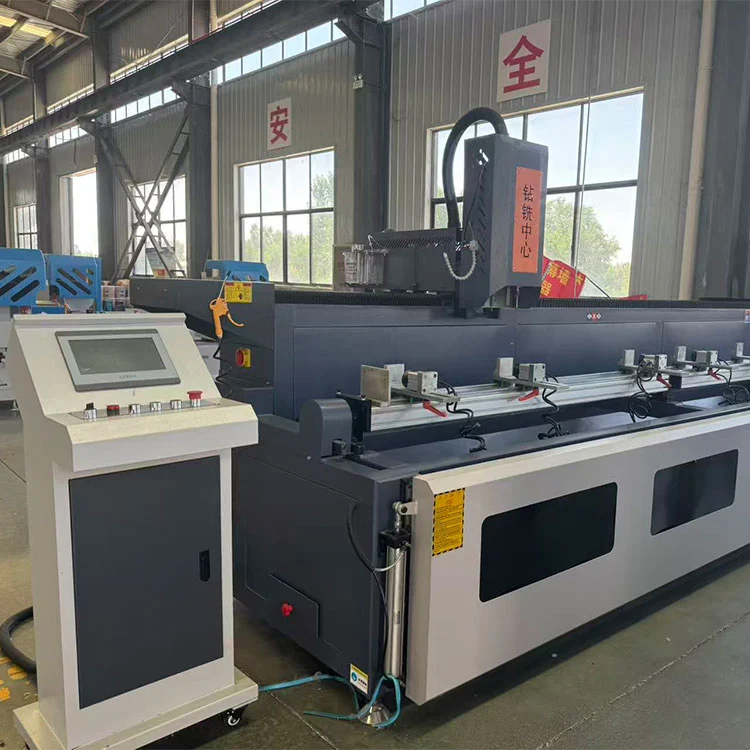

డ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్

ఈ డబుల్-కట్ 4+2 షాఫ్ట్ ఎండ్ మిల్లింగ్ థర్మల్లీ బ్రోకెన్ అల్యూమినియం ప్రొఫైల్ ప్రొడక్షన్ లైన్‌ను చైనాలోని జినాన్‌లోని దాని ఫ్యాక్టరీలో Lebulang మెషిన్ తయారు చేసింది. సంస్థ 1996 నుండి అల్యూమినియం అల్లాయ్ డోర్ మరియు విండో పరికరాలను ఉత్పత్తి చేస్తోంది మరియు ఉత్పత్తి లైన్ నేరుగా ఫ్యాక్టరీ నుండి విక్రయించబడుతుంది. OEM/ODM కాన్ఫిగరేషన్‌లు ఆమోదించబడ్డాయి. ఈ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ ప్రొఫైల్‌ల యొక్క అధిక-వాల్యూమ్ ఉత్పత్తి కోసం రూపొందించబడింది, నిష్క్రియ రిటర్న్ స్ట్రోక్ లేకుండా రెండు దిశలలో కత్తిరించే రెండు స్వతంత్ర కుదురులను ఉపయోగిస్తుంది. 4+2 అక్షం CNC సిస్టమ్ స్పిండిల్స్‌ను ఉంచుతుంది మరియు వాటి విన్యాసాన్ని 0° మరియు 90° మధ్య స్వయంచాలకంగా మారుస్తుంది. తారాగణం-ఇనుప బేస్, లీనియర్ గైడ్ పట్టాలు మరియు బాల్-స్క్రూ డ్రైవ్‌లు ±0.02mm లోపల స్థాన ఖచ్చితత్వాన్ని ఉంచుతాయి మరియు ముందుగా లోడ్ చేయబడిన ప్రోగ్రామ్‌లతో కూడిన 7-అంగుళాల టచ్‌స్క్రీన్ సెట్టింగ్‌లను నిర్వహిస్తుంది.

డ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్

• డ్యూయల్ కట్ సిస్టమ్:రెండు స్వతంత్ర కుదురులు, ఒకటి ముందుకు మరియు ఒక రివర్స్, ప్రొఫైల్‌తో పాటు రెండు దిశలలో కత్తిరించడానికి అనుమతిస్తాయి. మిల్లింగ్ సైకిల్‌కు నిష్క్రియ రిటర్న్ స్ట్రోక్ అవసరం లేదు, ఇది ఒక దిశలో మాత్రమే కత్తిరించే సింగిల్-స్పిండిల్ మెషీన్‌లతో పోలిస్తే మొత్తం సైకిల్ సమయాన్ని తగ్గిస్తుంది.
• 4+2 అక్షం CNC నియంత్రణ:నాలుగు సర్వో అక్షాలు లీనియర్ ప్రొఫైల్ ఫీడింగ్ మరియు పొజిషనింగ్‌ను నిర్వహిస్తాయి; రెండు అదనపు రోటరీ అక్షాలు స్వయంచాలకంగా 0° మరియు 90° మధ్య కుదురులను మారుస్తాయి. ఈ లేఅవుట్ మాన్యువల్ టూలింగ్ మార్పులు లేకుండా ముల్లియన్స్, రీన్‌ఫోర్స్డ్ ములియన్స్ మరియు ఫ్రేమ్ ప్రొఫైల్‌లపై ఎండ్ మిల్లింగ్, టెనాన్ కటింగ్ మరియు నోచింగ్‌లను అనుమతిస్తుంది.
• థర్మల్ బ్రేక్ అల్యూమినియం అనుకూలత:కట్టర్ జ్యామితి మరియు బిగింపు అమరిక థర్మల్ బ్రేక్ ప్రొఫైల్‌ల కోసం రూపొందించబడ్డాయి, ఇక్కడ ఇన్సులేటింగ్ స్ట్రిప్ చెక్కుచెదరకుండా ఉండాలి మరియు పూర్తయిన విండో లేదా డోర్ అసెంబ్లీలో మంచి థర్మల్ పనితీరు కోసం మిల్లింగ్ ఉపరితలాలు గట్టి జాయింట్ ఫిట్‌ను అందించాలి.

డ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్

• ఖచ్చితత్వం మరియు స్థిరత్వం:మెషిన్ బేస్ తారాగణం ఇనుము, మిల్లింగ్ సమయంలో తడిగా ఉన్న కంపనానికి ద్రవ్యరాశిని అందిస్తుంది. పొజిషనింగ్ అక్షాలపై లీనియర్ గైడ్ పట్టాలు మరియు బాల్-స్క్రూ డ్రైవ్‌లు స్థిరమైన ఆపరేషన్‌లో ± 0.02 మిమీ లోపల పునరావృతతను కలిగి ఉంటాయి. రబ్బరు ముఖం గల దవడలతో కూడిన వాయు బిగింపులు ప్రొఫైల్‌ను దాని ఉపరితలాన్ని గుర్తించకుండా సురక్షితంగా ఉంచుతాయి.

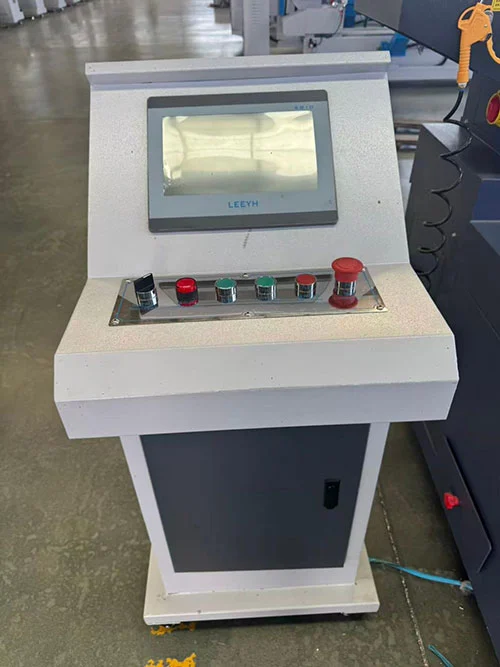

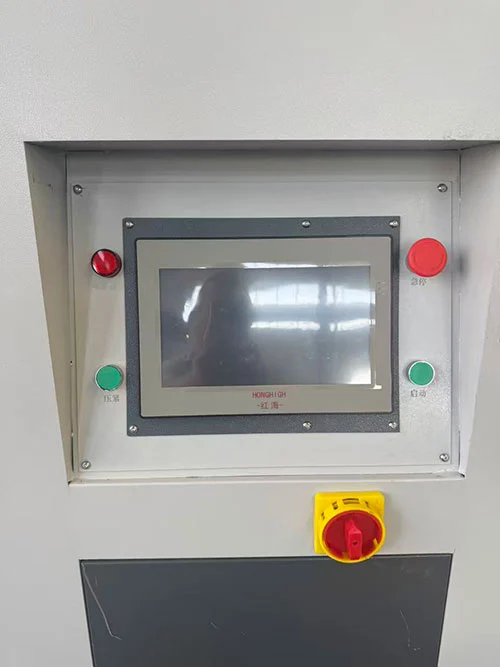

• ఆపరేషన్ మరియు ప్రోగ్రామింగ్:7-అంగుళాల టచ్‌స్క్రీన్ ఇంటర్‌ఫేస్ (ESTUN లేదా Schneider CNC సిస్టమ్) సాధారణంగా ఉపయోగించే ప్రొఫైల్ ప్రోగ్రామ్‌లను నిల్వ చేస్తుంది. ఆపరేటర్ ప్రీసెట్‌ను రీకాల్ చేయవచ్చు లేదా నేరుగా కొత్త కొలతలు నమోదు చేయవచ్చు. ఐచ్ఛిక QR కోడ్ స్కానింగ్ ఫంక్షన్ సంబంధిత మ్యాచింగ్ ప్రోగ్రామ్‌ను స్వయంచాలకంగా లోడ్ చేస్తుంది, సెటప్ సమయం మరియు ఇన్‌పుట్ ఎర్రర్‌ల సంభావ్యతను తగ్గిస్తుంది.

డ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్ అప్లికేషన్స్

• థర్మల్ బ్రేక్ అల్యూమినియం డోర్ మరియు విండో ములియన్ / ట్రాన్సమ్ ఎండ్ మిల్లింగ్
• ఫ్రేమ్ మరియు సాష్ ప్రొఫైల్ టెనాన్ మరియు గాడి ప్రాసెసింగ్
• కర్టెన్ వాల్ అల్యూమినియం ప్రొఫైల్ ఎండ్ ఫేస్ మ్యాచింగ్
• అధిక-వాల్యూమ్ అల్యూమినియం విండో ఉత్పత్తి లైన్లు

ఇది ఎలా పనిచేస్తుంది

దిడ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్ఆపరేటర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొఫైల్‌ను వాయు బిగింపులలోకి లోడ్ చేయడంతో పనిచేస్తుంది. 4+2 అక్షం CNC నియంత్రణ స్పిండిల్స్‌ను తగిన కోణంలో (0° లేదా 90°) ఉంచుతుంది మరియు ప్రొఫైల్ చివరలను మిల్ చేయడానికి వాటిని సరళ అక్షాల వెంట కదిలిస్తుంది. ఫార్వర్డ్ పాస్‌లో ఒక స్పిండిల్ కట్ అవుతుంది, మరియు రెండవ స్పిండిల్ వ్యతిరేక దిశలో తిరుగుతూ, రిటర్న్ పాస్‌లో కట్‌ను పూర్తి చేస్తుంది - లేదా రెండూ ప్రోగ్రామ్‌ను బట్టి ఏకకాలంలో వేర్వేరు ముఖాలను మెషిన్ చేయగలవు. మిల్లింగ్ డెప్త్, టెనాన్ పొడవు మరియు గాడి కొలతలు టచ్‌స్క్రీన్ ద్వారా సెట్ చేయబడ్డాయి. డ్యూయల్-కట్ చర్య అంటే చక్రం అంతటా స్పిండిల్స్ నిమగ్నమై ఉన్నాయి మరియు క్లాంప్‌లు విడుదలైన తర్వాత ప్రొఫైల్ తదుపరి ప్రాసెసింగ్ దశకు సిద్ధంగా ఉంటుంది.

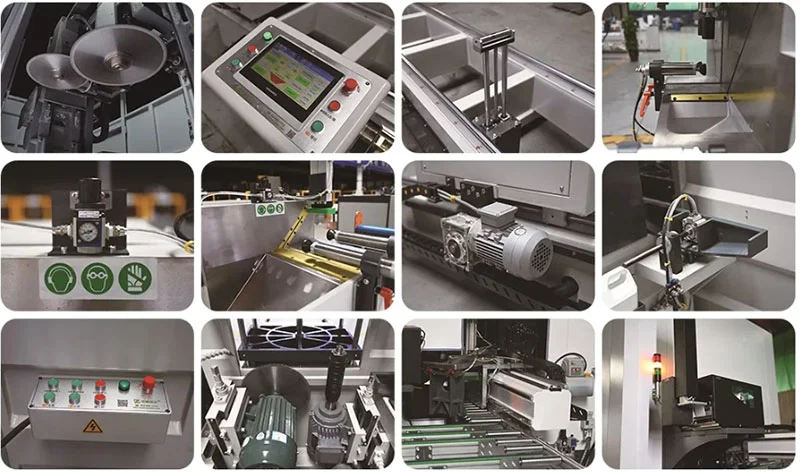

కీ భాగాలు

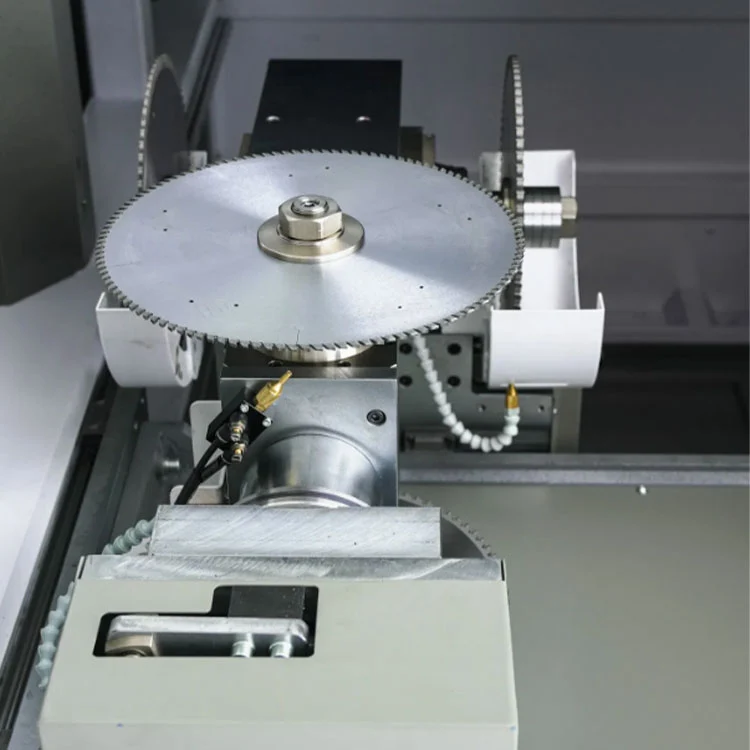

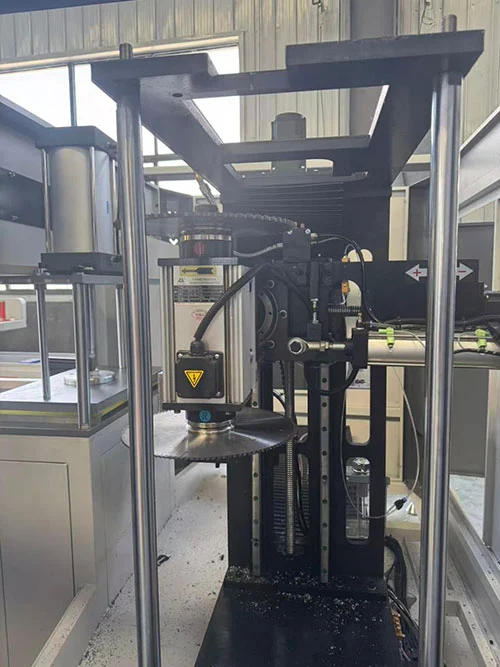

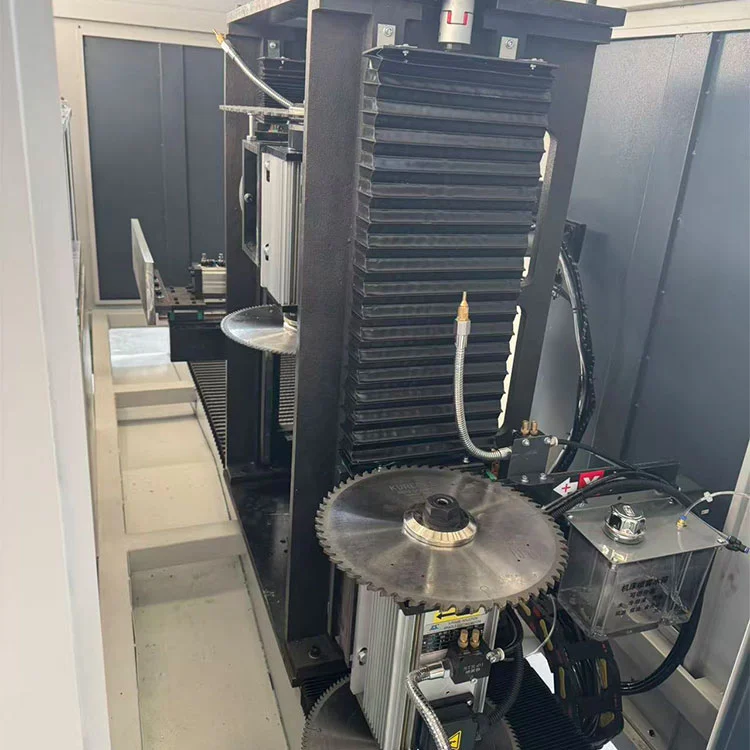

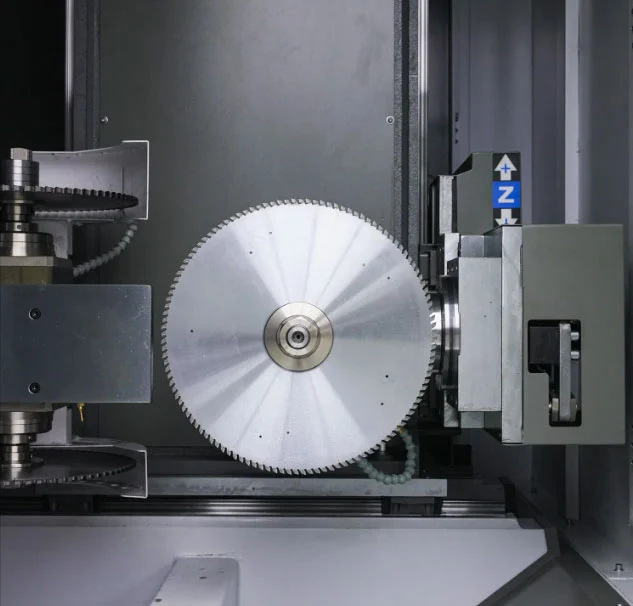

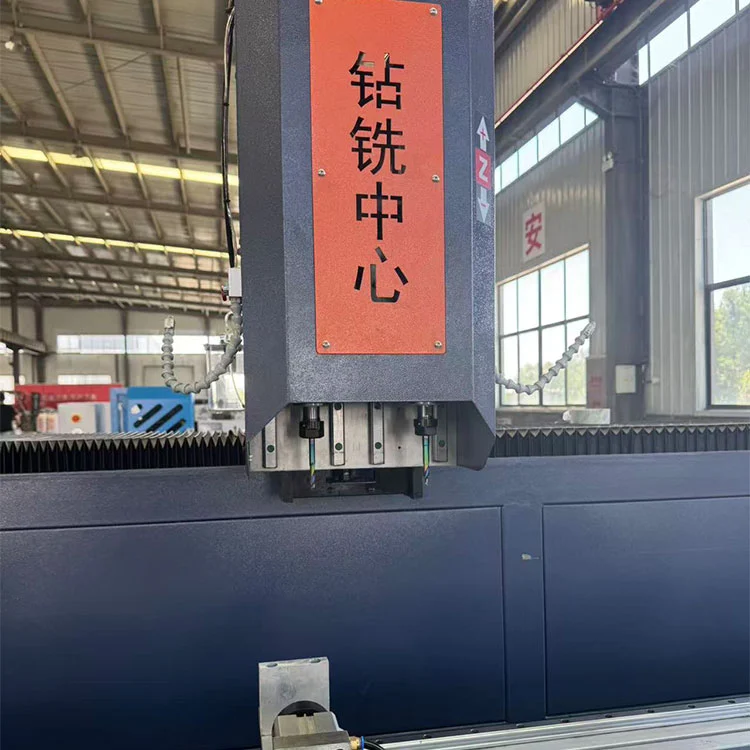

• ట్విన్ స్పిండిల్స్ (2×3kW):ప్రతి స్పిండిల్ మోటార్ 2800rpm వద్ద 3kWని అందిస్తుంది మరియు φ230mm నుండి φ350mm వరకు మిల్లింగ్ కట్టర్‌లను అంగీకరిస్తుంది. ఒక స్పిండిల్ సవ్యదిశలో భ్రమణం కోసం కాన్ఫిగర్ చేయబడింది, మరొకటి అపసవ్య దిశలో, పునఃస్థాపన లేకుండా ద్విదిశాత్మక కట్టింగ్‌ని అనుమతిస్తుంది.

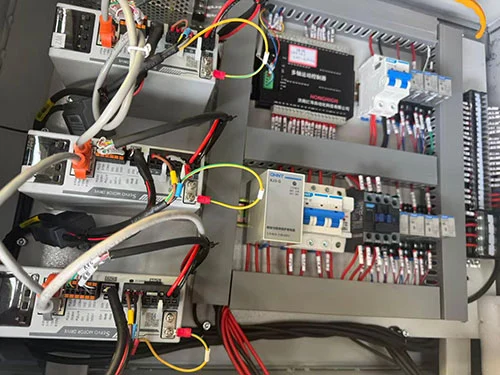

• 4+2 అక్షం CNC సిస్టమ్:CNC కంట్రోలర్ (ESTUN లేదా ష్నైడర్) నాలుగు లీనియర్ సర్వో అక్షాలు (ప్రొఫైల్ ఫీడ్ మరియు టూల్ పొజిషనింగ్) మరియు రెండు రోటరీ అక్షాలు (స్పిండిల్ యాంగిల్ స్విచింగ్) సమన్వయం చేస్తుంది. ప్రోగ్రామ్‌లను USB, టచ్‌స్క్రీన్ లేదా ఐచ్ఛిక QR కోడ్ స్కానర్ ద్వారా లోడ్ చేయవచ్చు.
• కాస్ట్-ఐరన్ బేస్ మరియు లీనియర్ గైడ్‌లు:భారీ తారాగణం-ఇనుప మంచం స్థిరమైన పునాదిని అందిస్తుంది. లీనియర్ గైడ్ పట్టాలు మరియు ప్రెసిషన్ బాల్ స్క్రూలు తక్కువ బ్యాక్‌లాష్‌తో మృదువైన, ఖచ్చితమైన అక్ష కదలికను నిర్ధారిస్తాయి.
• రబ్బరు రక్షణతో గాలికి సంబంధించిన బిగింపు:మిల్లింగ్ సమయంలో బిగింపులు ప్రొఫైల్‌ను సురక్షితంగా ఉంచుతాయి. ఉపరితల గీతలు మరియు అల్యూమినియం యొక్క వైకల్పనాన్ని నివారించడానికి సంపర్క ఉపరితలాలు రబ్బరు ప్యాడ్‌లతో అమర్చబడి ఉంటాయి.
• దుమ్ము వెలికితీత పోర్ట్:ధూళి వెలికితీత వ్యవస్థ కోసం ఒక కనెక్షన్ పాయింట్ నిరంతర ఆపరేషన్ సమయంలో పని ప్రాంతాన్ని అల్యూమినియం చిప్స్ లేకుండా ఉంచడంలో సహాయపడుతుంది.

సాంకేతిక లక్షణాలు

• విద్యుత్ సరఫరా: 380V / 50Hz / 3Ph
• మొత్తం శక్తి: 8.8 kW (2 × 3 kW స్పిండిల్ మోటార్లు + సర్వో డ్రైవ్‌లు)
• కుదురు వేగం: 2800 rpm
• మిల్లింగ్ కట్టర్ వ్యాసం: φ230--φ350 మిమీ (అనుకూలీకరించదగినది)
• వర్కింగ్ ఎయిర్ ప్రెజర్: 0.5--0.8 MPa
• గరిష్ట మిల్లింగ్ లోతు: 80 మిమీ
• గరిష్ట ప్రొఫైల్ పరిమాణం: వెడల్పు ≤120 mm, ఎత్తు ≤150 mm
• యంత్ర పరిమాణం: 1700 × 800 × 1500 మిమీ
• బరువు: ≈ 450 కిలోలు

ఫ్యాక్టరీ & అమ్మకాల తర్వాత

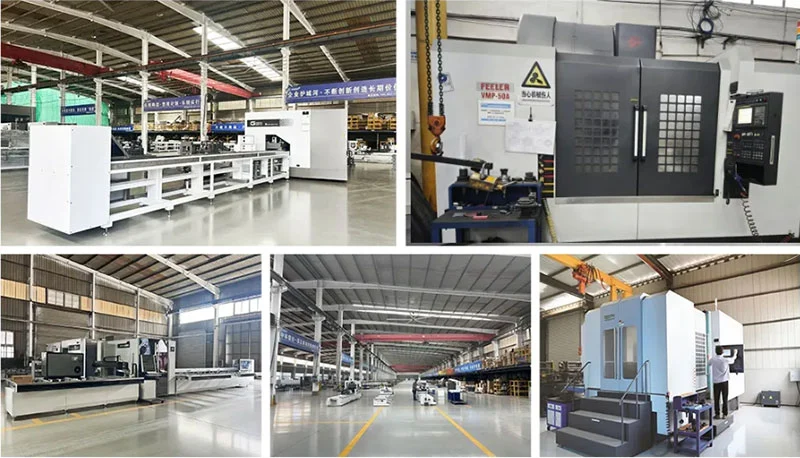

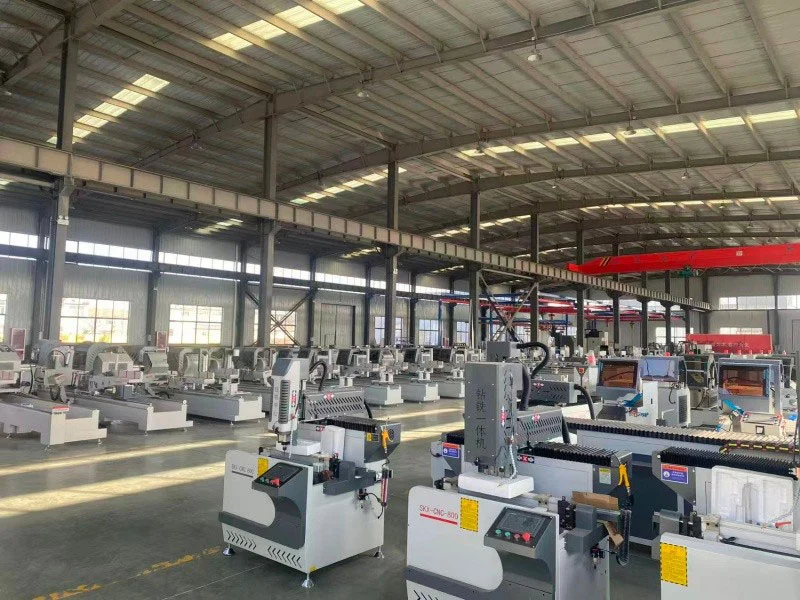

Lebulang మెషిన్ దాని జినాన్ ఉత్పత్తి సైట్‌ను 1996 నుండి నిర్వహిస్తోంది, విండో, డోర్ మరియు ప్రొఫైల్ ప్రాసెసింగ్ మెషీన్‌లను తయారు చేస్తోంది. దిడ్యూయల్ కట్ 4+2 యాక్సిస్ ఎండ్ మిల్లర్ థర్మల్ బ్రేక్ అల్యూమినియం ప్రొడక్షన్ లైన్CE మరియు ISO సర్టిఫికేట్‌లతో నేరుగా ఫ్యాక్టరీ నుండి రవాణా చేయబడుతుంది. ఒక-సంవత్సరం స్ట్రక్చరల్ వారంటీ ప్రామాణికమైనది. రిమోట్ ఇన్‌స్టాలేషన్ వాక్‌త్రూలు, శిక్షణా మాధ్యమం మరియు ఆన్‌లైన్ మద్దతు ఉచితంగా చేర్చబడతాయి. వినియోగ వస్తువులు - కట్టర్లు, దవడలు, సీల్స్ - స్టాక్‌లో ఉంచబడతాయి. ఆన్-సైట్ కమీషన్ ఏర్పాటు చేయవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: మీ పరికరాలు విండో/డోర్ ప్రొఫైల్‌లు మరియు అల్యూమినియం కర్టెన్ వాల్ ప్రొఫైల్‌లు రెండింటినీ నిర్వహించగలవా?

జ: అవును. మా ఫ్యాక్టరీ తలుపులు, కిటికీలు మరియు కర్టెన్ వాల్ ఫాబ్రికేషన్ కోసం తెలివైన యంత్రాలను ఉత్పత్తి చేస్తుంది. ఉదాహరణకు, G20/G50 వర్క్‌స్టేషన్ పూర్తి-ప్రాసెస్ మ్యాచింగ్‌ను నిర్వహిస్తుంది, అయితే మా LBL-బ్రాండ్ రంపాలు 45° నుండి 135° వరకు కోణాల్లో ప్రొఫైల్‌లను కట్ చేస్తాయి. మేము మీ నిర్దిష్ట ఉత్పత్తి అవసరాల ఆధారంగా పరికరాలను సిఫార్సు చేస్తున్నాము.

ప్ర: ఆపరేషన్ సంక్లిష్టంగా ఉందా? నాకు చాలా మంది నైపుణ్యం కలిగిన కార్మికులు అవసరమా?

జ: మేము కనీస శిక్షణతో పనిచేసేలా యంత్రాలను డిజైన్ చేస్తాము. CNC సిస్టమ్ ప్రీసెట్ ప్రోగ్రామ్‌లను నిల్వ చేస్తుంది మరియు ఇంటర్‌ఫేస్ సూటిగా ఉండే మెనులను ఉపయోగిస్తుంది. అధునాతన ప్రోగ్రామింగ్ పరిజ్ఞానం అవసరం లేదు. మీ సిబ్బంది త్వరగా నైపుణ్యం సాధించడంలో సహాయపడటానికి మేము ఉచిత శిక్షణా సామగ్రి, రిమోట్ మార్గదర్శకత్వం మరియు ఇన్‌స్టాలేషన్ వీడియోలను అందిస్తాము.

ప్ర: ప్రాసెసింగ్ ఖచ్చితత్వం మరియు దీర్ఘకాలిక స్థిరత్వం గురించి ఏమిటి?

A: మేము కాస్ట్-ఐరన్ మెషిన్ బాడీలు, లీనియర్ గైడ్ పట్టాలు మరియు సర్వో మోటార్‌లతో బాల్-స్క్రూ డ్రైవ్‌లను ఉపయోగిస్తాము. కోర్ భాగాలు అంతర్జాతీయంగా గుర్తింపు పొందిన సరఫరాదారుల నుండి తీసుకోబడ్డాయి. డైమండ్-టిప్డ్ టూల్స్ మరియు ఆటోమేటిక్ లూబ్రికేషన్ సిస్టమ్‌లు నాణ్యతను తగ్గించడంలో మరియు కాంపోనెంట్ జీవితాన్ని పొడిగించడంలో సహాయపడతాయి, కాలక్రమేణా స్థిరమైన ఖచ్చితత్వానికి మద్దతు ఇస్తాయి.

ప్ర: మీరు ఏ అమ్మకాల తర్వాత సేవను అందిస్తారు?

A: మేము 24-గంటల ఆన్‌లైన్ మద్దతు, ఒక-సంవత్సరం వారంటీ మరియు జీవితకాల నిర్వహణ సేవను అందిస్తాము. వీడియో కాల్ ద్వారా రిమోట్ ట్రబుల్షూటింగ్ అందుబాటులో ఉంది. ఆన్-సైట్ సందర్శన అవసరమైతే, మేము దానిని అదనపు ఖర్చుతో ఏర్పాటు చేసుకోవచ్చు. విడిభాగాలు స్టాక్‌లో ఉంచబడతాయి మరియు త్వరగా రవాణా చేయబడతాయి.
