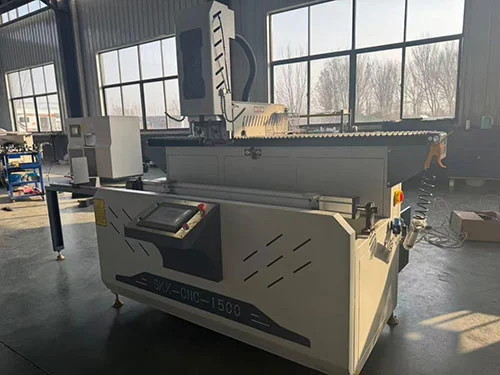

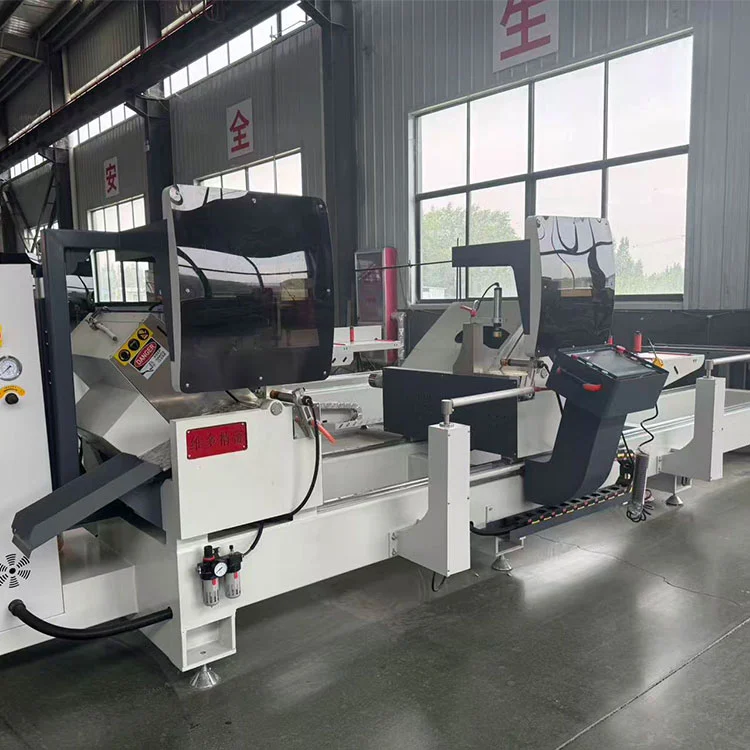

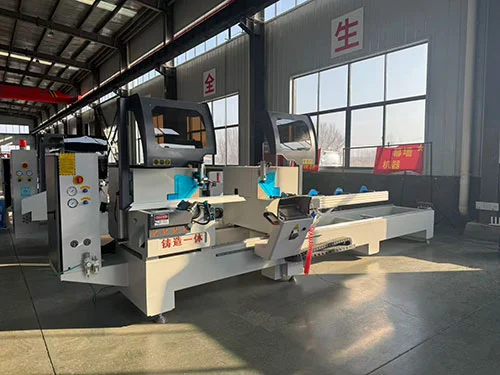

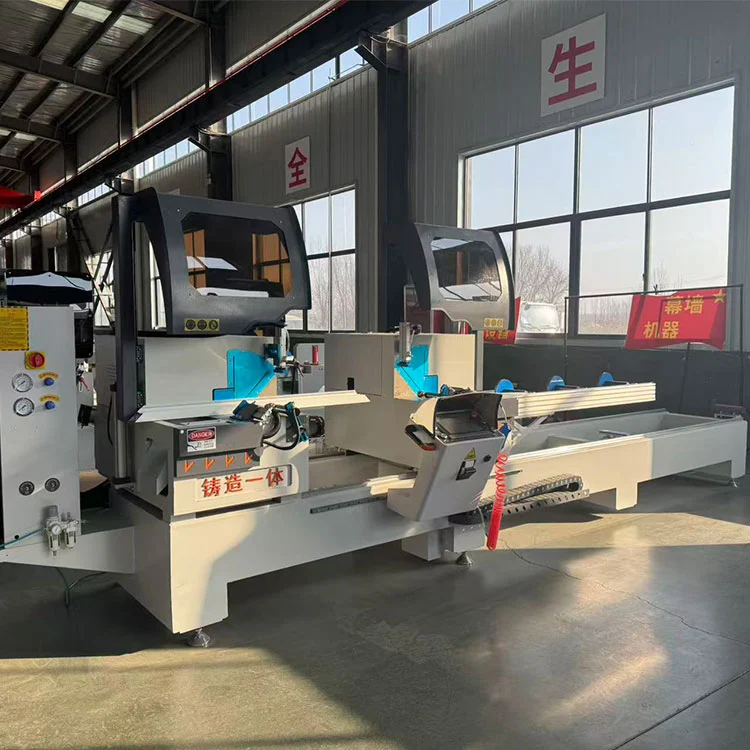

సెమీ ఆటోమేటిక్ డబుల్ హెడ్ మిటెర్ సా అల్యూమినియం ప్రొఫైల్ కటింగ్ మెషిన్

షాన్డాంగ్ లెబులాంగ్ ప్రెసిషన్ మెషినరీ కో., లిమిటెడ్, Lebulang మెషిన్ బ్రాండ్ క్రింద పనిచేస్తున్నది, 1996 నుండి చైనాలోని జినాన్ ఫ్యాక్టరీలో అల్యూమినియం మరియు PVC ప్రాసెసింగ్ పరికరాలను తయారు చేస్తోంది. ఈ సెమీ ఆటోమేటిక్ డబుల్-హెడ్ మిట్రే అల్యూమినియం ప్రొఫైల్‌లను కిటికీలు, తలుపులు మరియు కర్టెన్ల ఫ్రేమ్‌ల కోసం కత్తిరించింది. ఇది 350 mm వెడల్పు మరియు 150 mm ఎత్తు వరకు ప్రొఫైల్‌లను నిర్వహిస్తుంది, 45° నుండి 135° వరకు క్షితిజ సమాంతర కట్టింగ్ కోణాలు మరియు 45° నుండి 90° వరకు నిలువు కోణాలు ఉంటాయి. రెండు 4 kW మోటార్లు రంపపు బ్లేడ్‌లను 2800 rpm వద్ద నడుపుతాయి మరియు కుడి తల పొడవు పొజిషనింగ్ కోసం ర్యాక్-అండ్-పినియన్ ట్రాన్స్‌మిషన్‌తో లీనియర్ గైడ్‌లపై కదులుతుంది. ఫైవ్-యాక్సిస్ ఫుల్-క్లోజ్డ్ CNC సిస్టమ్ యాంగిల్ మరియు లెంగ్త్ పొజిషనింగ్‌ను నియంత్రిస్తుంది, అయితే కట్టింగ్ ఫీడ్ రేట్ 0 నుండి 3 మీ/నిమికి దశలవారీగా సర్దుబాటు అవుతుంది.

సాంకేతిక పారామితులు

ఫీచర్లు

• పెద్ద-విభాగ ప్రొఫైల్ కట్టింగ్:దిసెమీ ఆటోమేటిక్ డబుల్ హెడ్ మిటెర్ సా అల్యూమినియం ప్రొఫైల్ కటింగ్ మెషిన్పెద్ద అల్యూమినియం ప్రొఫైల్స్ యొక్క రెండు-డైమెన్షనల్ కాంపౌండ్ యాంగిల్ కటింగ్ కోసం రూపొందించబడింది. ఇది 350 mm వరకు వెడల్పులను మరియు 150 mm వరకు ఎత్తులను నిర్వహిస్తుంది, ప్రామాణిక కర్టెన్ గోడ మరియు పారిశ్రామిక వెలికితీత పరిమాణాలను కవర్ చేస్తుంది.
• ఫైవ్-యాక్సిస్ ఫుల్-క్లోజ్డ్ CNC సిస్టమ్:యాంగిల్ మరియు లెంగ్త్ పొజిషనింగ్ క్లోజ్డ్-లూప్ ఫీడ్‌బ్యాక్‌తో ఐదు-యాక్సిస్ CNC సిస్టమ్ ద్వారా నియంత్రించబడుతుంది. ఇది సాధారణ ఆపరేటింగ్ పరిస్థితుల్లో ±5′లోపు యాంగిల్ టాలరెన్స్‌ను మరియు ±0.2 మిమీ లోపల పునరావృత పొడవు సహనాన్ని నిర్వహిస్తుంది.
• కదిలే రంపపు తల ప్రసారం:కుడి కట్టింగ్ హెడ్ ర్యాక్-అండ్-పినియన్ డ్రైవ్‌తో లీనియర్ గైడ్ జతపై కదులుతుంది. ఈ అమరిక పూర్తి 6000 మి.మీ కట్టింగ్ కెపాసిటీపై ఖచ్చితమైన పొడవు పొజిషనింగ్ కోసం అవసరమైన దృఢత్వానికి మద్దతు ఇస్తుంది.
• ఖచ్చితమైన పైవట్ బేరింగ్లు:రంపపు తల భ్రమణం క్రాస్డ్ స్థూపాకార రోలర్ బేరింగ్‌లను ఉపయోగిస్తుంది, ఇవి స్థిరమైన, తక్కువ-ఘర్షణ కోణీయ కదలికను అందిస్తాయి. ఈ డిజైన్ సెట్ స్థానం వద్ద మృదువైన కోణ సర్దుబాటు మరియు విశ్వసనీయ లాకింగ్‌కు దోహదం చేస్తుంది.
• మెరుగైన రాకర్ ఆర్మ్ నిర్మాణం:రంపపు బ్లేడ్ రీన్‌ఫోర్స్డ్ రాకర్ ఆర్మ్‌పై అమర్చబడి ఉంటుంది, అది వర్క్‌టేబుల్ క్రింద నుండి పైకి కదులుతుంది. ఈ కాన్ఫిగరేషన్ ప్రొఫైల్‌పై మృదువైన, శుభ్రమైన కట్ ఉపరితలాన్ని ఉత్పత్తి చేస్తుంది మరియు మొత్తం కట్టింగ్ స్థిరత్వాన్ని మెరుగుపరుస్తుంది.
• అండర్ టేబుల్ బ్లేడ్ స్వింగ్:బ్లేడ్ ఫీడ్ దిశ వర్క్‌టేబుల్ దిగువ నుండి ఉంటుంది, ఇది సైకిల్ సమయంలో ఆపరేటర్ చేతులను కట్టింగ్ జోన్ నుండి దూరంగా ఉంచడంలో సహాయపడుతుంది.
• ఇంటిగ్రేటెడ్ లూబ్రికేషన్ మరియు శీతలీకరణ:మిస్ట్ లూబ్రికేషన్ మరియు శీతలీకరణ పరికరం రంపపు బ్లేడ్‌తో కదులుతుంది, బ్లేడ్ పళ్ళు మరియు కట్టింగ్ ప్రాంతానికి నేరుగా కటింగ్ ద్రవాన్ని వర్తింపజేస్తుంది. ఇది బ్లేడ్ సేవ జీవితాన్ని పొడిగించడంలో సహాయపడుతుంది మరియు అల్యూమినియంపై కట్ నాణ్యతను మెరుగుపరుస్తుంది.

ఇది ఎలా పనిచేస్తుంది

దిసెమీ ఆటోమేటిక్ డబుల్ హెడ్ మిటెర్ సా అల్యూమినియం ప్రొఫైల్ కటింగ్ మెషిన్CNC నియంత్రణ ప్యానెల్‌లో కావలసిన క్షితిజ సమాంతర మరియు నిలువు కట్టింగ్ కోణాలను అలాగే కట్ పొడవును సెట్ చేయడం ద్వారా ఆపరేటర్‌తో పనిచేస్తుంది. కుడి కట్టింగ్ హెడ్ ప్రోగ్రామ్ చేయబడిన స్థానానికి సరళ గైడ్‌తో పాటు స్వయంచాలకంగా కదులుతుంది. అల్యూమినియం ప్రొఫైల్‌లు రోలర్ సపోర్ట్ టేబుల్‌లపై ఉంచబడతాయి మరియు వాయు బిగింపుల ద్వారా భద్రపరచబడతాయి. రెండు తలలు ఏకకాలంలో లేదా స్వతంత్రంగా కత్తిరించబడతాయి. కట్టింగ్ సైకిల్ సమయంలో, రంపపు బ్లేడ్‌లు వర్క్‌టేబుల్ క్రింద నుండి పైకి ఊగుతాయి, 0 మరియు 3 m/min మధ్య నియంత్రిత ఫీడ్ రేటుతో ప్రొఫైల్ ద్వారా కత్తిరించబడతాయి. కోత సమయంలో మిస్ట్ లూబ్రికేషన్ సిస్టమ్ యాక్టివేట్ అవుతుంది. బ్లేడ్లు ఉపసంహరించుకున్న తర్వాత, బిగింపులు విడుదల చేయబడతాయి మరియు కట్ ముక్కలు తీసివేయబడతాయి. ఫైవ్-యాక్సిస్ క్లోజ్డ్-లూప్ CNC సిస్టమ్ బ్యాచ్ కట్టింగ్ అంతటా ఖచ్చితత్వాన్ని నిర్వహించడానికి స్థానాన్ని పర్యవేక్షిస్తుంది మరియు సర్దుబాటు చేస్తుంది.

కీ భాగాలు

• సా మోటార్లు (2 × 4 kW):ప్రతి కట్టింగ్ హెడ్ 2800 rpm వద్ద స్పిన్నింగ్ 4 kW మోటార్ ద్వారా నడపబడుతుంది. శక్తి బ్లేడ్ వ్యాసం మరియు 350 × 150 mm యొక్క కట్టింగ్ క్రాస్-సెక్షన్ సామర్థ్యంతో సరిపోతుంది.
• లీనియర్ గైడ్ మరియు రాక్ అండ్ పినియన్:కదిలే కుడి తల ఒక ఖచ్చితమైన లీనియర్ గైడ్‌పై నడుస్తుంది మరియు ర్యాక్-అండ్-పినియన్ డ్రైవ్ ద్వారా ఉంచబడుతుంది. ఈ ట్రాన్స్‌మిషన్ 6000 mm బెడ్‌పై పొడవు స్థానానికి అవసరమైన దృఢత్వం మరియు ఖచ్చితత్వాన్ని అందిస్తుంది.
• క్రాస్డ్ రోలర్ బేరింగ్లు:కోణీయ సర్దుబాటు కోసం రంపపు తల పైవట్ వద్ద ఉపయోగించబడుతుంది. ఈ బేరింగ్‌లు కనిష్ట ఎదురుదెబ్బతో అధిక దృఢత్వం మరియు మృదువైన భ్రమణాన్ని అందిస్తాయి.
• ఐదు-అక్షం CNC కంట్రోలర్:క్షితిజ సమాంతర మరియు నిలువు కట్టింగ్ కోణాలు, పొడవు స్థానాలు మరియు ఫీడ్ రేటును నిర్వహిస్తుంది. క్లోజ్డ్-లూప్ సిస్టమ్ పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్వహించడానికి ఎన్‌కోడర్‌ల నుండి అభిప్రాయాన్ని ఉపయోగిస్తుంది.
• మిస్ట్ లూబ్రికేషన్ సిస్టమ్:రంపపు బ్లేడ్‌తో కదిలే నాజిల్ అసెంబ్లీ, కట్టింగ్ జోన్‌కు అటామైజ్డ్ కట్టింగ్ ఫ్లూయిడ్‌ను పంపిణీ చేస్తుంది. ఇది ఘర్షణ వేడిని తగ్గిస్తుంది మరియు బ్లేడ్ పళ్ళపై అల్యూమినియం చిప్ వెల్డింగ్ను నిరోధించడంలో సహాయపడుతుంది.
• వాయు బిగింపులు:కటింగ్ సమయంలో ప్రొఫైల్‌ను స్థానంలో పట్టుకోండి. ఎయిర్ రెగ్యులేటర్ ద్వారా బిగింపు ఒత్తిడి సర్దుబాటు అవుతుంది.

అప్లికేషన్లు

దిసెమీ ఆటోమేటిక్ డబుల్ హెడ్ మిటెర్ సా అల్యూమినియం ప్రొఫైల్ కటింగ్ మెషిన్విండో మరియు డోర్ ఉత్పత్తి, కర్టెన్ వాల్ ఫాబ్రికేషన్, సోలార్ ప్యానెల్ ఫ్రేమ్ తయారీ మరియు సాధారణ పారిశ్రామిక అల్యూమినియం ప్రాసెసింగ్‌లో అల్యూమినియం ప్రొఫైల్‌లను కత్తిరించడానికి ఉపయోగిస్తారు. ఇది నిర్దిష్ట కట్టింగ్ కెపాసిటీలో సాలిడ్ మరియు హాలో ఎక్స్‌ట్రాషన్‌లు, థర్మల్ బ్రేక్ ప్రొఫైల్‌లు మరియు లైట్ నాన్-ఫెర్రస్ మెటల్ విభాగాలను నిర్వహిస్తుంది.

తయారీదారు & మద్దతు

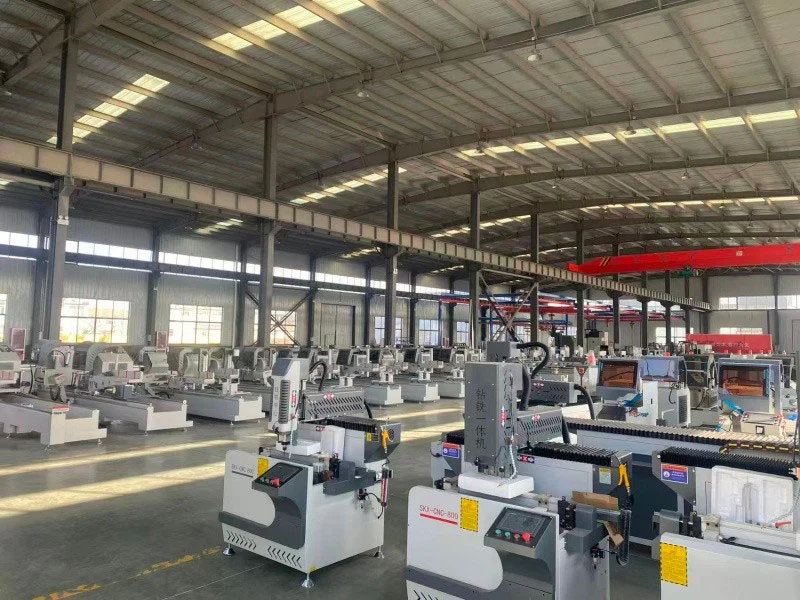

షాన్‌డాంగ్ లెబులాంగ్ ప్రెసిషన్ మెషినరీ కో., Lebulang మెషీన్‌గా పనిచేస్తోంది, 1996 నుండి చైనాలోని జినాన్ ఫ్యాక్టరీలో అల్యూమినియం ప్రాసెసింగ్ పరికరాలను ఉత్పత్తి చేసింది.సెమీ ఆటోమేటిక్ డబుల్ హెడ్ మిటెర్ సా అల్యూమినియం ప్రొఫైల్ కటింగ్ మెషిన్CE మరియు ISO సర్టిఫికేషన్‌తో నేరుగా ఫ్యాక్టరీకి సరఫరా చేయబడుతుంది. ఒక సంవత్సరం వారంటీ ప్రధాన నిర్మాణాన్ని కవర్ చేస్తుంది. రిమోట్ సాంకేతిక మద్దతు, ఆపరేషన్ వీడియోలు మరియు ఆంగ్ల మాన్యువల్ చేర్చబడ్డాయి. విడిభాగాలు పంపడానికి నిల్వ చేయబడ్డాయి. ఆర్డర్ సమయంలో వోల్టేజ్, కట్టింగ్ పొడవు మరియు బిగింపు ఎంపికలను అనుకూలీకరించవచ్చు.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఇది ఏ రకమైన ప్రొఫైల్‌లను కత్తిరించగలదు?

A: ఇది 350 mm వెడల్పు మరియు 150 mm ఎత్తు వరకు అల్యూమినియం ప్రొఫైల్‌లను కట్ చేస్తుంది, ఇందులో ఘన బార్‌లు, బోలు ఎక్స్‌ట్రాషన్‌లు మరియు థర్మల్ బ్రేక్ ప్రొఫైల్‌లు ఉంటాయి. ఇది కాంతి కాని ఫెర్రస్ లోహాలు మరియు కొన్ని PVC ప్రొఫైల్‌లకు కూడా అనుకూలంగా ఉంటుంది.

Q2: ఇది సమ్మేళన కోణాలను కత్తిరించగలదా?

జ: అవును. యంత్రం 45° నుండి 135° వరకు మరియు నిలువు కోణం 45° నుండి 90° వరకు సర్దుబాటు చేయగల క్షితిజ సమాంతర కోణంతో రెండు-డైమెన్షనల్ సమ్మేళన కోణాన్ని కటింగ్ చేస్తుంది.

Q3: కట్టింగ్ ఖచ్చితత్వం అంటే ఏమిటి?

A: రిపీట్ లొకేటింగ్ లెంగ్త్ టాలరెన్స్ ±0.2 మిమీ, మరియు కటింగ్ యాంగిల్ టాలరెన్స్ ±5′ సరైన నిర్వహణ బ్లేడ్‌లతో ప్రామాణిక ఆపరేటింగ్ పరిస్థితుల్లో.

Q4: సరైన హెడ్ పొజిషనింగ్ స్వయంచాలకంగా ఉందా?

జ: అవును. ఐదు-అక్షం CNC సిస్టమ్ ద్వారా ప్రోగ్రామ్ చేయబడిన స్థానానికి సరళ గైడ్‌తో పాటు కుడి తల స్వయంచాలకంగా కదులుతుంది. ఆపరేటర్ నియంత్రణ ప్యానెల్‌లో కావలసిన పొడవును నమోదు చేస్తాడు.

Q5: కనీస ఆర్డర్ పరిమాణం మరియు డెలివరీ సమయం ఎంత?

A: కనీస ఆర్డర్ పరిమాణం ఒక సెట్. ప్రామాణిక డెలివరీ సమయం సాధారణంగా ప్రస్తుత ఉత్పత్తి షెడ్యూల్‌పై ఆధారపడి డిపాజిట్ రసీదు తర్వాత 15–25 పని రోజులు.
