800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్

షాన్డాంగ్ లెబులాంగ్ ప్రెసిషన్ మెషినరీ కో., లిమిటెడ్, Lebulang మెషిన్ బ్రాండ్ క్రింద పనిచేస్తున్నది, 1996 నుండి చైనాలోని జినాన్ ఫ్యాక్టరీలో అల్యూమినియం ప్రాసెసింగ్ పరికరాలను తయారు చేస్తోంది. ఈ 3-యాక్సిస్ సర్వో CNC ఎండ్ మిల్లర్ అల్యూమినియం కర్టెన్ వాల్ మరియు విండోస్ ఫ్రేము ప్రొఫైల్స్ మరియు డోర్ ఆర్చ్ ప్రొఫైల్స్, ఎక్స్‌ట్రూ ఆర్చ్ ప్రొఫైల్స్, ఇది 800 mm X-యాక్సిస్ ట్రావెల్, 0° నుండి 90° వరకు ఆటోమేటిక్ స్పిండిల్ రొటేషన్, హెవీ-డ్యూటీ కాస్ట్ ఐరన్ బేస్ మరియు బ్యాచ్ ప్రొడక్షన్ కోసం మల్టీ-ప్రొఫైల్ క్లాంపింగ్‌ను కలిగి ఉంటుంది. వినియోగదారు-స్నేహపూర్వక HMIతో కూడిన SYNTEC పారిశ్రామిక CNC సిస్టమ్ USB CAD దిగుమతికి మరియు శీఘ్ర సెటప్ కోసం ముందుగా లోడ్ చేయబడిన ప్రొఫైల్ లైబ్రరీలకు మద్దతు ఇస్తుంది.

• 800mm X-యాక్సిస్ ప్రయాణం:ది800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్X అక్షం వెంట 800 mm పని పొడవును అందిస్తుంది, ఒకే సెటప్‌లో పెద్ద కర్టెన్ వాల్ మరియు ముఖభాగం ప్రొఫైల్‌లను ఉంచుతుంది.
• 3-యాక్సిస్ CNC సర్వో నియంత్రణ:X, Y, మరియు Z అక్షాలు ఖచ్చితమైన బాల్ స్క్రూలతో జతచేయబడిన సర్వో మోటార్‌ల ద్వారా నడపబడతాయి. పొజిషనింగ్ ఖచ్చితత్వం ±0.02 mm వద్ద పేర్కొనబడింది, ఉత్పత్తి బ్యాచ్‌లలో స్థిరమైన టెనాన్ మరియు గాడి కొలతలకు మద్దతు ఇస్తుంది.
• హెవీ-డ్యూటీ కాస్ట్ ఐరన్ బేస్:మెషిన్ బెడ్ తారాగణం ఇనుము, హై-స్పీడ్ మిల్లింగ్ సమయంలో కంపనాన్ని తేమ చేయడానికి మరియు స్థిరత్వాన్ని నిర్వహించడానికి రూపొందించబడింది. ఇది మృదువైన, బర్-ఫ్రీ ఎండ్ ఫేసెస్ మరియు సుదీర్ఘ టూల్ లైఫ్‌కి దోహదపడుతుంది.
• స్వయంచాలక 0° నుండి 90° కుదురు భ్రమణం:మిల్లింగ్ స్పిండిల్ ప్రోగ్రామ్ నియంత్రణలో 0° (క్షితిజ సమాంతర) నుండి 90° (నిలువు) వరకు తిరుగుతుంది. వర్క్‌పీస్ లేదా టూలింగ్‌ను మాన్యువల్ రీపోజిషనింగ్ లేకుండా క్షితిజ సమాంతర మరియు నిలువు ప్రొఫైల్ చివరలను ఒక బిగింపులో మెషిన్ చేయవచ్చు.
• బహుళ ప్రొఫైల్ బిగింపు:బిగింపు ఫిక్చర్ ఏకకాలంలో 3 నుండి 5 ప్రొఫైల్‌లను భద్రపరచగలదు, ఒకే సైకిల్‌లో ఒకే విధమైన ముగింపు-మిల్లింగ్ ఆపరేషన్‌ల బ్యాచ్ ప్రాసెసింగ్‌ను అనుమతిస్తుంది.
• SYNTEC పారిశ్రామిక CNC వ్యవస్థ:కంట్రోల్ యూనిట్‌లో కలర్ HMI, CAD ఫైల్ దిగుమతి కోసం USB పోర్ట్ మరియు కామన్ టెనాన్ మరియు నాచ్ జామెట్రీలతో ముందే లోడ్ చేయబడిన ప్రొఫైల్ లైబ్రరీలు ఉంటాయి. ఆపరేటర్లు ప్రోగ్రామ్‌ను ఎంచుకుంటారు, ప్రొఫైల్‌లను లోడ్ చేస్తారు మరియు G- కోడ్ రాయకుండానే చక్రాన్ని ప్రారంభిస్తారు.

800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్

ఇది ఎలా పనిచేస్తుంది

ది800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్ఆపరేటర్ ఐదు అల్యూమినియం ప్రొఫైల్‌లను వాయు బిగింపు ఫిక్చర్‌లోకి లోడ్ చేయడంతో పనిచేస్తుంది. SYNTEC కంట్రోలర్ నుండి మ్యాచింగ్ ప్రోగ్రామ్‌ను ఎంచుకున్న తర్వాత — ముందుగా లోడ్ చేయబడిన లైబ్రరీ లేదా CAD-దిగుమతి చేసిన ఫైల్ నుండి — చక్రం ప్రారంభమవుతుంది. సర్వో-నడిచే X, Y మరియు Z అక్షాలు మిల్లింగ్ కట్టర్‌ను మొదటి ప్రొఫైల్ ముగింపులో ఉంచుతాయి. వర్క్‌పీస్‌లను అన్‌క్లాంప్ చేయకుండా క్షితిజ సమాంతర మరియు నిలువు ఉపరితలాలను మెషిన్ చేయడానికి కుదురు 0° మరియు 90° మధ్య స్వయంచాలకంగా తిరుగుతుంది. 2800 rpm వద్ద నడుస్తున్న Φ350 mm కార్బైడ్ మిల్లింగ్ కట్టర్ పదార్థాన్ని తీసివేసి టెనాన్‌లు, నోచెస్ మరియు గ్రూవ్‌లను ఏర్పరుస్తుంది. గరిష్ట టెనాన్ లోతు 100 మిమీ, మరియు గరిష్ట ప్రొఫైల్ క్రాస్-సెక్షన్ 330 మిమీ వెడల్పు 180 మిమీ ఎత్తు ఉంటుంది. ప్రోగ్రామ్ చేసిన క్రమాన్ని ఒక చివర పూర్తి చేసిన తర్వాత, గొడ్డలి తదుపరి వర్క్‌పీస్‌కి పునఃస్థాపన చేయబడుతుంది. బ్యాచ్‌లోని అన్ని ప్రొఫైల్‌లు పూర్తయిన తర్వాత, బిగింపులు విడుదల చేయబడతాయి మరియు ఆపరేటర్ యంత్ర భాగాలను తొలగిస్తారు.

కీ భాగాలు

• కాస్ట్ ఇనుప మెషిన్ బెడ్:లీనియర్ గైడ్ పట్టాలు మరియు కదిలే అక్షాల కోసం దృఢమైన, వైబ్రేషన్-డంపింగ్ ఫౌండేషన్‌ను అందిస్తుంది. కాస్టింగ్ యొక్క ద్రవ్యరాశి భారీ మిల్లింగ్ పాస్‌ల సమయంలో కట్టింగ్ స్థిరత్వాన్ని నిర్వహించడానికి సహాయపడుతుంది.
• సర్వో మోటార్లు మరియు బాల్ స్క్రూలు (X/Y/Z):ఖచ్చితమైన-గ్రౌండ్ బాల్ స్క్రూలతో కూడిన AC సర్వో డ్రైవ్‌లు 800 mm X-యాక్సిస్ ట్రావెల్, 330 mm వెడల్పు సామర్థ్యం మరియు 180 mm ఎత్తు సామర్థ్యం అంతటా ±0.02 mm పొజిషనింగ్ ఖచ్చితత్వాన్ని అందిస్తాయి.

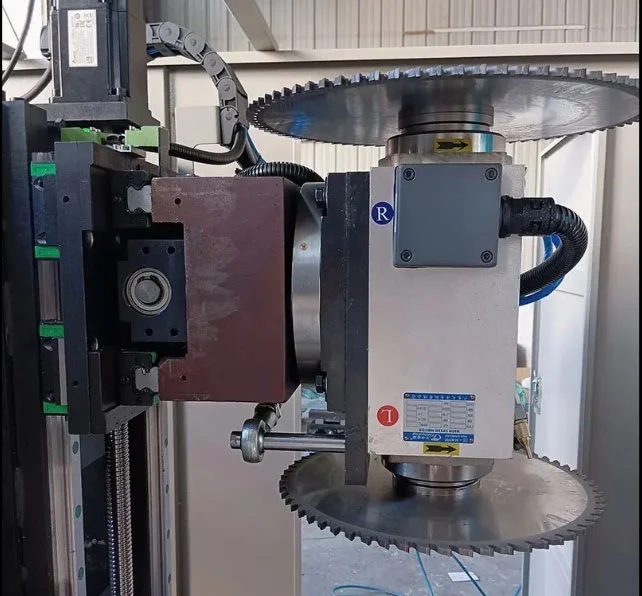

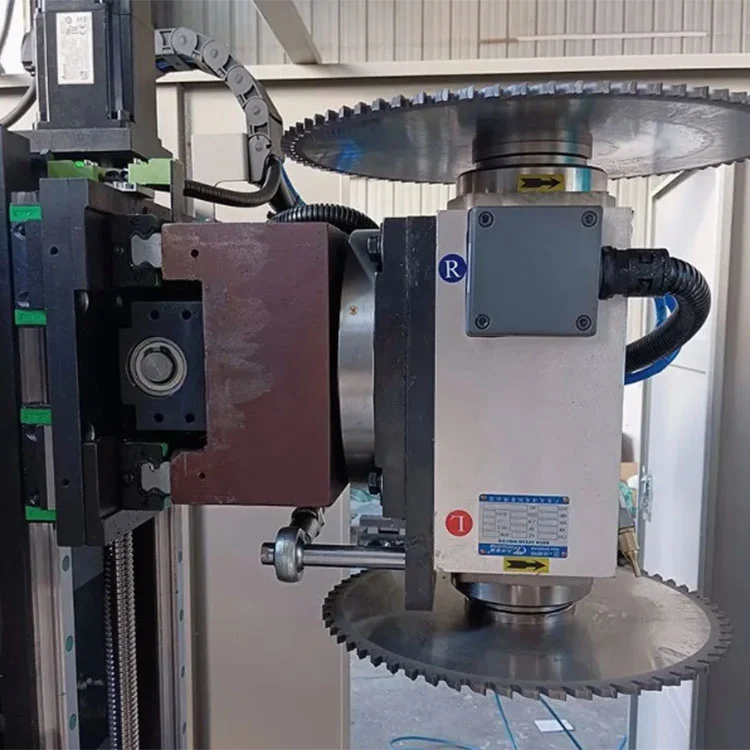

• రొటేటింగ్ స్పిండిల్ అసెంబ్లీ:3 kW మోటార్ 2800 rpm వద్ద Φ350 mm మిల్లింగ్ కట్టర్‌ను నడుపుతుంది. స్పిండిల్ హౌసింగ్ క్షితిజ సమాంతర మరియు నిలువు ముగింపు మిల్లింగ్ మధ్య ఆటోమేటిక్ స్విచింగ్ కోసం సర్వో నియంత్రణలో 0° నుండి 90° వరకు తిరుగుతుంది.

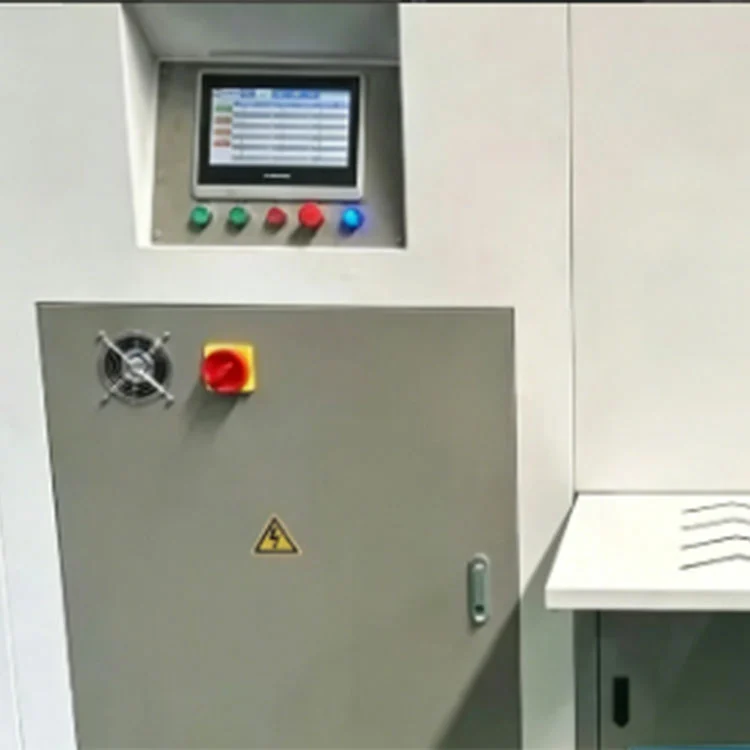

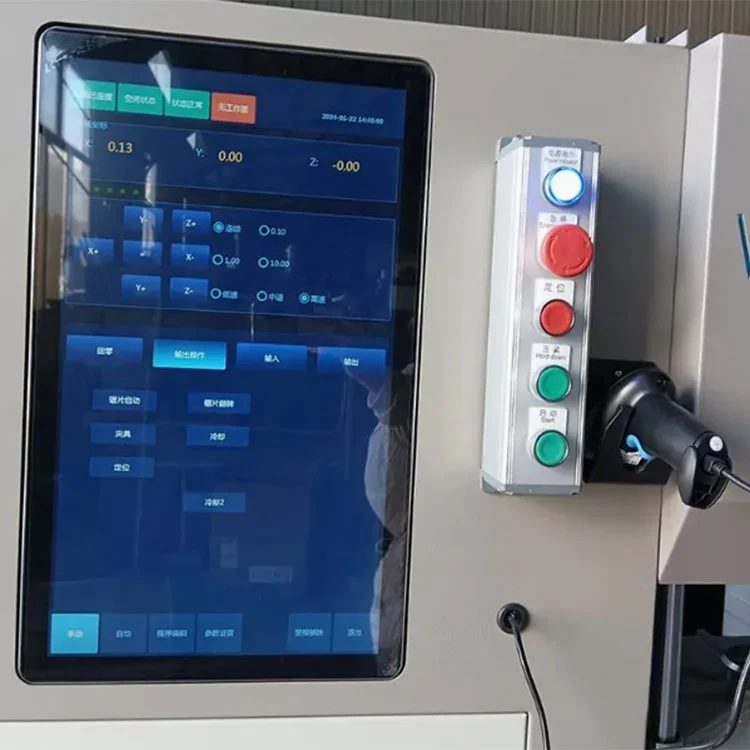

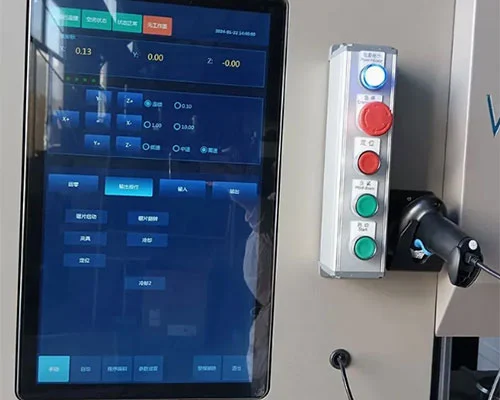

• SYNTEC CNC కంట్రోలర్:రంగు టచ్‌స్క్రీన్ HMIతో పారిశ్రామిక-గ్రేడ్ CNC సిస్టమ్. ప్రొఫైల్ లైబ్రరీలను నిల్వ చేస్తుంది, USB ద్వారా CAD డ్రాయింగ్‌లను దిగుమతి చేస్తుంది మరియు యాక్సిస్ మోషన్, స్పిండిల్ రొటేషన్ మరియు క్లాంపింగ్ సీక్వెన్స్‌లను నిర్వహిస్తుంది.

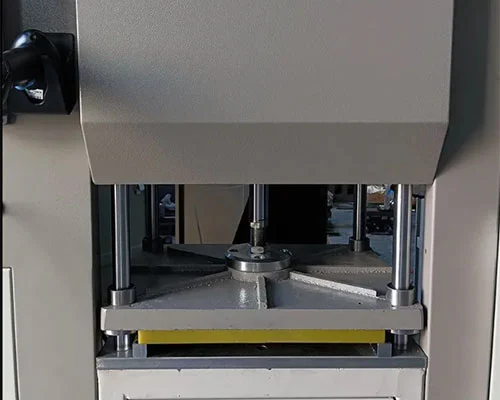

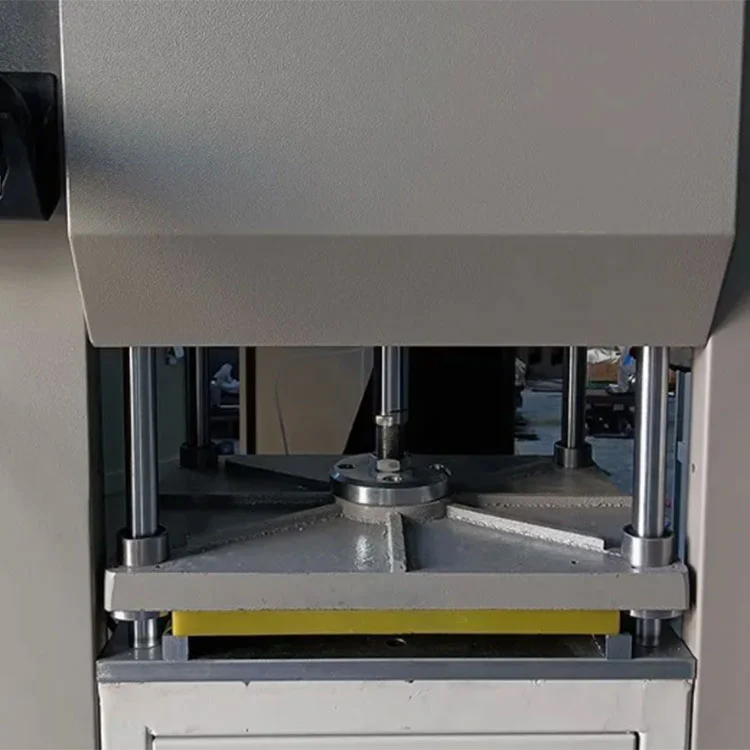

• న్యూమాటిక్ మల్టీ-ప్రొఫైల్ క్లాంప్:ఏకకాలంలో 3 నుండి 5 ప్రొఫైల్‌లను కలిగి ఉంటుంది. బిగింపు శక్తి 0.5 మరియు 0.8 MPa మధ్య సెట్ చేయబడిన వాయు పీడన సరఫరా ద్వారా నియంత్రించబడుతుంది. వివిధ ప్రొఫైల్ క్రాస్-సెక్షన్ల కోసం దవడ ఇన్సర్ట్‌లను మార్చవచ్చు.
• భద్రతా ఆవరణ:ఆపరేషన్ సమయంలో గార్డ్లు మిల్లింగ్ జోన్ను కవర్ చేస్తారు. ఎమర్జెన్సీ స్టాప్ సర్క్యూట్ యాక్టివేట్ అయినప్పుడు అన్ని అక్షాలు మరియు కుదురు భ్రమణాన్ని నిలిపివేస్తుంది.

అప్లికేషన్లు

ది800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్దీని కోసం ఉపయోగించబడుతుంది:

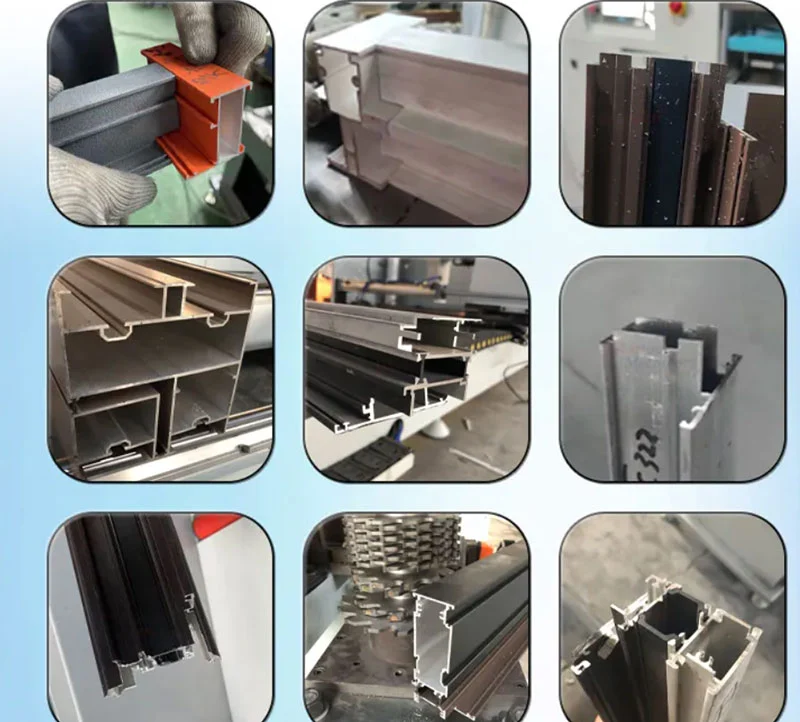

• అల్యూమినియం కర్టెన్ గోడ మరియు ముఖభాగం ప్రొఫైల్ ముగింపు మిల్లింగ్.

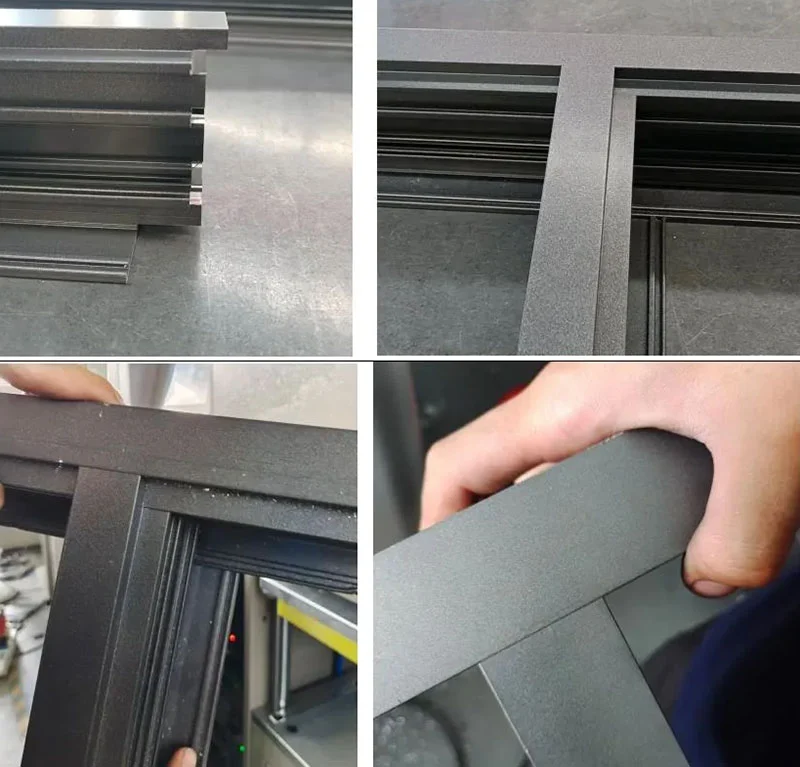

• డోర్ మరియు విండో ఫ్రేమ్ ముల్లియన్ మరియు ట్రాన్సమ్ టెనాన్ ప్రాసెసింగ్.
• ఆర్కిటెక్చరల్ అల్యూమినియం ప్రొఫైల్ నాచింగ్ మరియు గాడి కటింగ్.

ప్యాకేజింగ్ & షిప్పింగ్

1. తేమ వ్యతిరేకంగా రక్షించడానికి యంత్రం యొక్క పూర్తి చిత్రం చుట్టడం.
2. అన్ని మూలల్లో మరియు పొడుచుకు వచ్చిన భాగాలలో యాంటీ-కొలిషన్ ఎడ్జ్ ప్యాడింగ్.
3. ధూమపానం-రహిత ప్లైవుడ్ క్రేట్ మరియు సురక్షితమైన రవాణా కోసం స్టీల్ స్ట్రాపింగ్‌తో కూడిన ప్యాలెట్.

తయారీదారు & వారంటీ

• స్థాపించబడిన తయారీదారు:షాన్డాంగ్ లెబులాంగ్ ప్రెసిషన్ మెషినరీ కో., లిమిటెడ్ 1996 నుండి చైనాలోని జినాన్ ఫెసిలిటీలో అల్యూమినియం మరియు PVC ప్రాసెసింగ్ పరికరాలను ఉత్పత్తి చేస్తోంది.800mm CNC కర్టెన్ వాల్ ఎండ్ మిల్లింగ్ మెషిన్CE మరియు ISO 9001 సర్టిఫికేషన్‌తో నేరుగా ఫ్యాక్టరీకి సరఫరా చేయబడుతుంది.
• వారంటీ మరియు మద్దతు:ఒక సంవత్సరం వారంటీ తయారీ లోపాలపై ప్రధాన నిర్మాణాన్ని కవర్ చేస్తుంది. రిమోట్ సాంకేతిక మద్దతు, ఆపరేషన్ వీడియోలు మరియు ఆంగ్ల మాన్యువల్ అదనపు ఖర్చు లేకుండా అందించబడతాయి.
• విడి భాగాలు:మిల్లింగ్ కట్టర్లు, బిగింపు దవడలు మరియు సీల్స్ వంటి సాధారణంగా భర్తీ చేయబడిన వస్తువులు నిల్వ చేయబడతాయి మరియు సాధారణ సరుకు రవాణాతో పంపబడతాయి.
• అనుకూలీకరణ:OEM మరియు ODM కాన్ఫిగరేషన్‌లు ఆమోదించబడ్డాయి. వోల్టేజ్, X-యాక్సిస్ ట్రావెల్ మరియు స్పిండిల్ స్పెసిఫికేషన్‌లు కస్టమర్ అవసరాలకు అనుగుణంగా ఉంటాయి.

తరచుగా అడిగే ప్రశ్నలు

Q1: ఈ యంత్రం ఏ ప్రొఫైల్‌లను ప్రాసెస్ చేయగలదు?

A: ఇది అల్యూమినియం కర్టెన్ వాల్ ప్రొఫైల్‌లు, ముఖభాగం ఎక్స్‌ట్రాషన్‌లు మరియు డోర్ మరియు విండో ఫ్రేమ్ విభాగాల కోసం రూపొందించబడింది. గరిష్ట ప్రాసెసింగ్ క్రాస్-సెక్షన్ 330 mm వెడల్పు మరియు 180 mm ఎత్తు, టెనాన్ లోతు 100 mm వరకు ఉంటుంది.

Q2: ఆటోమేటిక్ స్పిండిల్ రొటేషన్ ఎలా పని చేస్తుంది?

A: కుదురు సర్వో నియంత్రణలో 0° (క్షితిజ సమాంతర) నుండి 90° (నిలువు) వరకు తిరుగుతుంది. ఆపరేటర్ వర్క్‌పీస్‌ను రీపోజిషన్ చేయాల్సిన అవసరం లేకుండా లేదా మాన్యువల్‌గా టూలింగ్‌ను మార్చాల్సిన అవసరం లేకుండానే క్షితిజ సమాంతర మరియు నిలువు ప్రొఫైల్‌లను ఒక బిగింపుతో మిల్ చేయడానికి ఇది యంత్రాన్ని అనుమతిస్తుంది.

Q3: ఒకేసారి ఎన్ని ప్రొఫైల్‌లను మెషిన్ చేయవచ్చు?

A: ప్రొఫైల్ క్రాస్-సెక్షన్‌పై ఆధారపడి, న్యూమాటిక్ క్లాంపింగ్ ఫిక్చర్ ఏకకాలంలో 3 నుండి 5 ప్రొఫైల్‌లను పట్టుకోగలదు. అన్ని బిగించిన ప్రొఫైల్‌లు ఒకే చక్రంలో తయారు చేయబడతాయి.

Q4: ప్రోగ్రామింగ్ కష్టంగా ఉందా?

A: SYNTEC కంట్రోలర్‌లో సాధారణ టెనాన్ మరియు నాచ్ జ్యామితితో ముందే లోడ్ చేయబడిన ప్రొఫైల్ లైబ్రరీలు ఉంటాయి. CAD ఫైల్‌లను USB ద్వారా కూడా దిగుమతి చేసుకోవచ్చు. ఆపరేటర్లు టచ్‌స్క్రీన్ నుండి ప్రోగ్రామ్‌ను ఎంచుకుని, చక్రాన్ని ప్రారంభించండి. ఆంగ్ల మాన్యువల్ మరియు ఆపరేషన్ వీడియో అందించబడ్డాయి.

Q5: విద్యుత్ సరఫరాను వివిధ దేశాలకు అనుకూలీకరించవచ్చా?

జ: అవును. ప్రామాణిక కాన్ఫిగరేషన్ 380V/50Hz మూడు-దశల శక్తిని ఉపయోగిస్తుంది. ఇతర వోల్టేజీలు మరియు ఫ్రీక్వెన్సీలను స్థానిక విద్యుత్ ప్రమాణాలకు సరిపోయేలా ఆర్డర్ సమయంలో పేర్కొనవచ్చు.
