కర్టెన్ వాల్ కాంపోనెంట్స్ కోసం హై-ప్రెసిషన్ 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్

ఉత్పత్తి సారాంశం

కర్టెన్ వాల్ సిస్టమ్స్ కోసం మా హై-రిజిడిటీ 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్ సంక్లిష్ట నిర్మాణ డిజైన్‌లను ఖచ్చితమైన ముఖభాగం భాగాలుగా మార్చడానికి రూపొందించబడింది. A/C-యాక్సిస్ రోటరీ మిల్లింగ్‌తో CAD/CAM ప్రోగ్రామింగ్‌ను ఏకీకృతం చేయడం ద్వారా, యంత్రం పెద్ద-ఫార్మాట్ అల్యూమినియం ప్రొఫైల్‌లు, ఏకీకృత ప్యానెల్‌లు మరియు స్టీల్ కర్టెన్ వాల్ ఫ్రేమ్‌లను ఒకే సెటప్‌లో ప్రాసెస్ చేస్తుంది. దీని హెవీ-డ్యూటీ గ్యాంట్రీ స్ట్రక్చర్ దీర్ఘకాలిక స్థిరత్వం మరియు ±0.05mm పొజిషనింగ్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది, అయితే ఆటోమేటిక్ టూల్ ఛేంజర్ (ATC) నిరంతర మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మరియు కటింగ్‌లను అనుమతిస్తుంది. ఆధునిక ముఖభాగం కల్పన కోసం రూపొందించబడింది, ఇది పునరావృత బిగింపును తొలగిస్తుంది, కార్మిక వ్యయాలను తగ్గిస్తుంది మరియు సంక్లిష్ట జ్యామితి కోసం ఉన్నతమైన ఉపరితల నాణ్యతను అందిస్తుంది.

కీ ఫీచర్లు

•


  సంక్లిష్ట ముఖభాగం జ్యామితులు మరియు 3D ఆకృతుల కోసం 5-యాక్సిస్ ఏకకాల యంత్రం

  అధిక దృఢత్వం మరియు వైబ్రేషన్ డంపింగ్ కోసం హెవీ-డ్యూటీ గాంట్రీ స్ట్రక్చర్

  భారీ పరిమాణపు కర్టెన్ వాల్ ప్యానెల్‌లకు మద్దతు ఇచ్చే పెద్ద ఫార్మాట్ మ్యాచింగ్ ప్రాంతం

  అల్యూమినియం మరియు స్టీల్ ప్రొఫైల్‌ల కోసం హై-స్పీడ్ ఎలక్ట్రో-స్పిండిల్ ఆప్టిమైజ్ చేయబడింది

  నిరంతర మ్యాచింగ్ కోసం ఆటోమేటిక్ టూల్ ఛేంజర్ (ATC).

  మెయిన్ స్ట్రీమ్ CAD/CAM సాఫ్ట్‌వేర్‌తో అనుకూలమైన అధునాతన CNC కంట్రోల్ సిస్టమ్

  ఏకీకృత మరియు మాడ్యులర్ కర్టెన్ వాల్ ఉత్పత్తి కోసం అనుకూలీకరించదగిన కాన్ఫిగరేషన్

  ప్రపంచవ్యాప్తంగా అమ్మకాల తర్వాత మద్దతుతో CE సర్టిఫికేట్ పొందింది




సాంకేతిక లక్షణాలు

ఇది ఎలా పనిచేస్తుంది

. CAD / CAM ప్రోగ్రామింగ్

ఆర్కిటెక్చరల్ కర్టెన్ వాల్ డిజైన్‌లు CAD సాఫ్ట్‌వేర్‌లో సృష్టించబడతాయి మరియు CAM ద్వారా CNC టూల్‌పాత్‌లుగా మార్చబడతాయి. సిస్టమ్ కాంప్లెక్స్ ముఖభాగం జ్యామితి కోసం సరైన కట్టింగ్ కోణాలు, సాధన పథాలు మరియు మ్యాచింగ్ సీక్వెన్స్‌లను గణిస్తుంది.

2. వర్క్‌పీస్ బిగింపు

పొడవాటి అల్యూమినియం లేదా స్టీల్ కర్టెన్ వాల్ ప్రొఫైల్‌లు, అలాగే భారీ ముఖభాగం ప్యానెల్‌లు CNC-నియంత్రిత వర్క్‌టేబుల్‌పై అడాప్టివ్ న్యూమాటిక్ క్లాంప్‌లను ఉపయోగించి సురక్షితంగా పరిష్కరించబడతాయి, ఇవి మ్యాచింగ్ ప్రాంతాలను నివారించి, వైకల్యాన్ని నిరోధించాయి.

3. గాంట్రీ మూవ్‌మెంట్ (X / Y / Z అక్షాలు)

వంతెన-రకం గ్యాంట్రీ X- అక్షం (పొడవు) వెంట కదులుతుంది, అయితే మ్యాచింగ్ హెడ్ Y- అక్షం (వెడల్పు) మరియు Z- అక్షం (ఎత్తు) మీదుగా ప్రయాణిస్తుంది. ఈ పెద్ద-ఫార్మాట్ ప్రయాణ శ్రేణి పూర్తి-పరిమాణ కర్టెన్ వాల్ కాంపోనెంట్‌ల అంతరాయం లేని మ్యాచింగ్‌కు మద్దతు ఇస్తుంది.

4. 5-యాక్సిస్ సిమల్టేనియస్ మ్యాచింగ్ (A / C అక్షాలు)

లీనియర్ మోషన్‌తో పాటు, స్పిండిల్ హెడ్ A-యాక్సిస్ ద్వారా వంగి ఉంటుంది మరియు C-యాక్సిస్ ద్వారా తిరుగుతుంది, ఇది వర్క్‌పీస్‌ను అన్‌క్లాంప్ చేయకుండా కాంపౌండ్-యాంగిల్ మిల్లింగ్, డ్రైనేజ్ గ్రూవ్ మ్యాచింగ్ మరియు 3D కాంటౌర్ కటింగ్‌ను అనుమతిస్తుంది.

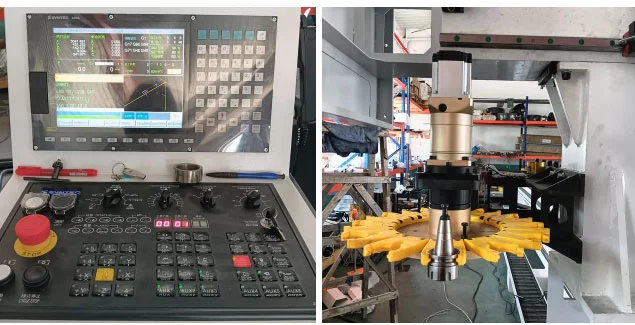

5. ఆటోమేటిక్ టూల్ మార్చడం (ATC)

టూల్ మ్యాగజైన్‌లో డ్రిల్స్, ఎండ్ మిల్లులు, కుళాయిలు మరియు రంపపు బ్లేడ్‌లు నిల్వ చేయబడతాయి. ATC చక్రంలో స్వయంచాలకంగా సాధనాలను మార్చుకుంటుంది, ఒక ఆపరేషన్‌లో కర్టెన్ వాల్ ములియన్స్, ట్రాన్సమ్స్ మరియు ప్యానెల్‌ల పూర్తి మ్యాచింగ్‌ను అనుమతిస్తుంది.

6. ప్రెసిషన్ అవుట్‌పుట్

ప్రక్రియలో కొలత మరియు నిజ-సమయ పరిహారం డైమెన్షనల్ ఖచ్చితత్వాన్ని నిర్ధారిస్తాయి. శుభ్రమైన అంచులు, ఖచ్చితమైన రంధ్ర స్థానాలు మరియు సంక్లిష్టమైన 3D ప్రొఫైల్‌లతో పూర్తయిన కర్టెన్ గోడ భాగాలు అసెంబ్లీకి సిద్ధంగా ఉన్నాయి.

ప్రక్రియ ప్రవాహం:

CAD మోడల్ → CAM టూల్‌పాత్ → బిగింపు → X/Y/Z గాంట్రీ మోషన్ → A/C యాక్సిస్ టిల్టింగ్ → మిల్లింగ్ / డ్రిల్లింగ్ / ట్యాపింగ్ → ఫినిష్డ్ కర్టెన్ వాల్ కాంపోనెంట్

ప్రధాన అప్లికేషన్ స్కోప్

కోసం సాధారణ అప్లికేషన్లుకర్టెన్ వాల్ కోసం 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్ఉన్నాయి:

1. ఎత్తైన భవనం ఏకీకృత అల్యూమినియం కర్టెన్ వాల్ ఫ్రేమ్‌లు
2. దాచిన-ఫ్రేమ్ మరియు బహిర్గత-ఫ్రేమ్ గాజు ముఖభాగం ఎక్స్‌ట్రాషన్‌లు
3. కర్టెన్ వాల్ కార్నర్ కీళ్ళు మరియు ప్రత్యేక-ఆకారపు ముఖభాగం ప్రొఫైల్‌లు
4. సన్‌రూమ్, స్కైలైట్ మరియు పెద్ద అల్యూమినియం విండో మరియు డోర్ ప్రొఫైల్‌లు
5. పాయింట్-సపోర్టెడ్ గ్లాస్ కర్టెన్ వాల్ అల్యూమినియం సపోర్ట్ బ్రాకెట్‌లు
6. పారిశ్రామిక అల్యూమినియం ముఖభాగం మరియు అలంకరణ ఉక్కు గోడ ప్రొఫైల్స్
7. ఏరోస్పేస్ తేలికపాటి అల్యూమినియం ప్రొఫైల్స్ (క్రాస్-ఇండస్ట్రీ అనుకూలత)

తగిన ముడి పదార్థాలు: 6063 అల్యూమినియం మిశ్రమం, బోలు వెలికితీతలు, ఘన అల్యూమినియం, సన్నని-గోడ ఉక్కు, PVC నిర్మాణ ప్రొఫైల్‌లు.

తరచుగా అడిగే ప్రశ్నలు

1. ఈ యంత్రం ఏ పదార్థాలను ప్రాసెస్ చేయగలదు?

ఇది అల్యూమినియం కర్టెన్ వాల్ ప్రొఫైల్‌ల కోసం ఆప్టిమైజ్ చేయబడింది మరియు ఉక్కు మరియు మిశ్రమ ముఖభాగ పదార్థాలకు కూడా మద్దతు ఇస్తుంది.

2. ఈ యంత్రం ఏకీకృత కర్టెన్ గోడలకు అనుకూలంగా ఉందా?

అవును. పెద్ద గ్యాంట్రీ స్పాన్ మరియు 5-యాక్సిస్ సామర్ధ్యం ఏకీకృత మరియు మాడ్యులర్ ముఖభాగం వ్యవస్థలకు అనువైనదిగా చేస్తుంది.

3. మ్యాచింగ్ ప్రాంతాన్ని అనుకూలీకరించవచ్చా?

అవును. X / Y / Z ప్రయాణం మరియు క్రేన్ వెడల్పు ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా అనుకూలీకరించవచ్చు.

4. ఏ నియంత్రణ వ్యవస్థలకు మద్దతు ఉంది?

ప్రామాణిక ఎంపికలలో Simens, Fanuc మరియు OSAI ఉన్నాయి, అన్నీ ప్రధాన స్రవంతి CAD/CAM సాఫ్ట్‌వేర్‌తో అనుకూలంగా ఉంటాయి.

5. యంత్రం ఆటోమేటిక్ ప్రొడక్షన్ లైన్లకు మద్దతు ఇస్తుందా?

అవును. ఇది నిరంతర ఉత్పత్తి కోసం ఆటోమేటిక్ లోడింగ్ మరియు అన్‌లోడింగ్ సిస్టమ్‌లతో ఏకీకృతం చేయబడుతుంది.

ఈ యంత్రాన్ని ఎందుకు ఎంచుకోవాలి

సింగిల్-సెటప్ సామర్థ్యం - పునరావృత బిగింపు లేదు, తక్కువ కోణం లోపాలు

ఆర్కిటెక్చరల్ స్టాండర్డ్స్ కోసం ఖచ్చితత్వం - కనిపించే ముఖభాగం ఉపరితలాల కోసం ± 0.05mm ఖచ్చితత్వం

స్కేలబుల్ ఉత్పత్తి - చిన్న-బ్యాచ్ అనుకూలీకరణ మరియు భారీ ఉత్పత్తి రెండింటికీ అనుకూలం

గ్లోబల్ కంప్లయన్స్ - CE సర్టిఫికేట్ మరియు అంతర్జాతీయ ప్రాజెక్ట్‌ల కోసం ఇంజనీరింగ్ చేయబడింది
