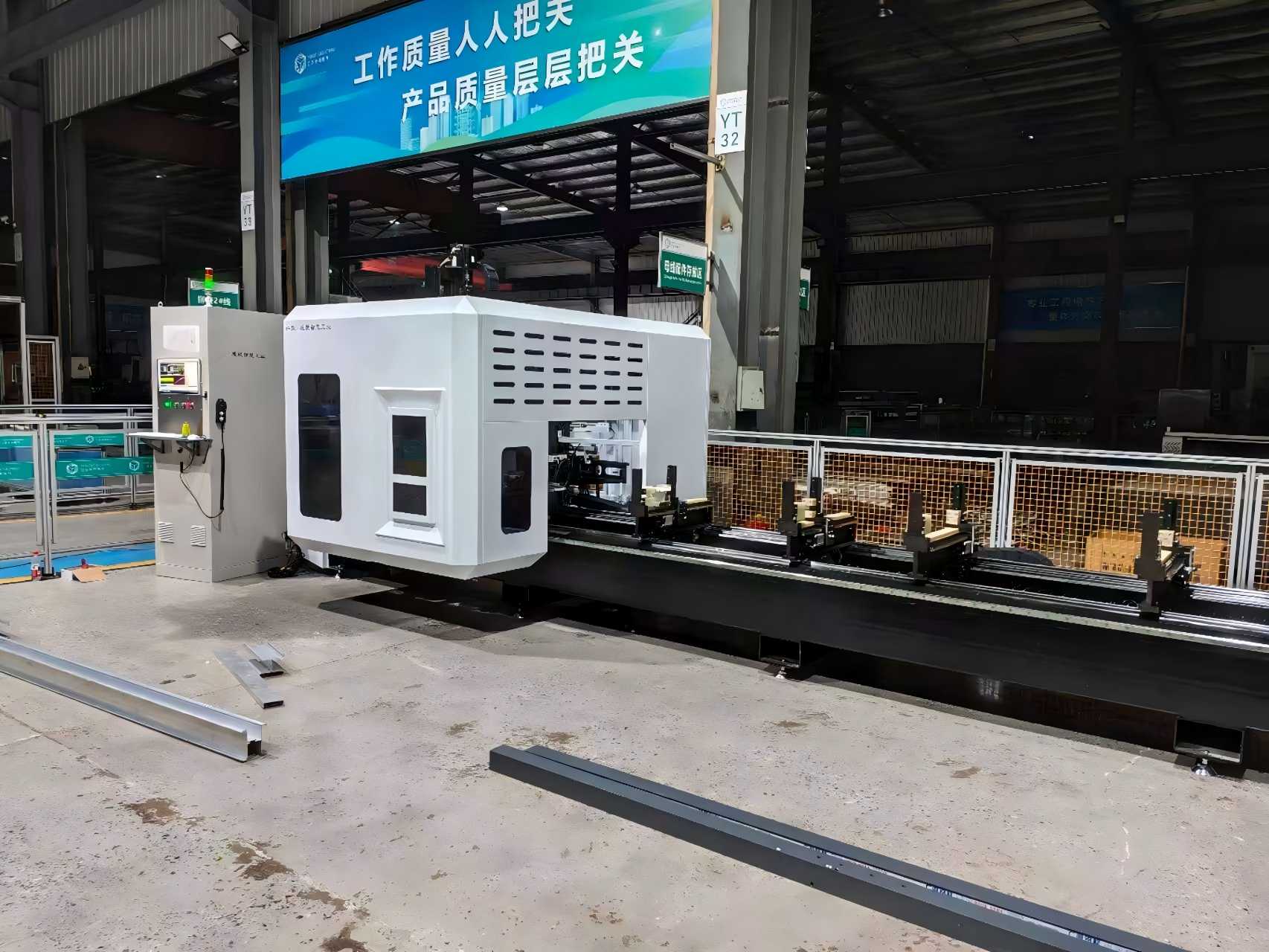

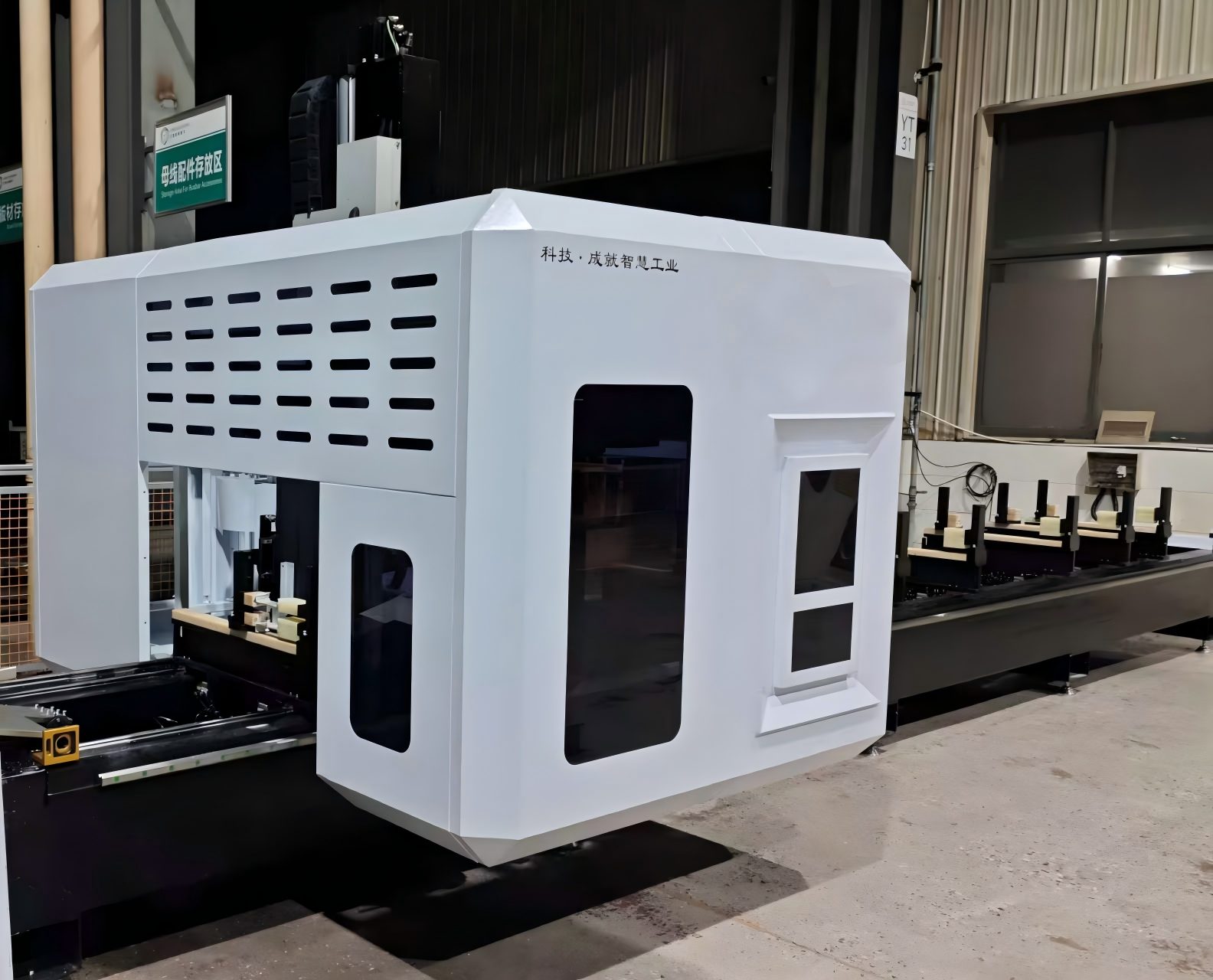

కర్టెన్ వాల్ ఫ్యాబ్రికేషన్ కోసం హై-స్పీడ్ 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్

మా హై-రిజిడిటీ 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్ నిర్మాణ కర్టెన్ వాల్ మరియు ముఖభాగం పరిశ్రమ కోసం ఉద్దేశించబడింది. ఇది పెద్ద-ఫార్మాట్ అల్యూమినియం ప్రొఫైల్‌లు, ఏకీకృత కర్టెన్ వాల్ ప్యానెల్‌లు మరియు ± 0.05 మిమీ పొజిషనింగ్ ఖచ్చితత్వంతో సంక్లిష్ట జ్యామితిని మ్యాచింగ్ చేయడంలో శ్రేష్ఠమైనది. హై-స్పీడ్ మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మరియు కట్టింగ్ కోసం రూపొందించబడింది, ఇది అత్యుత్తమ ఉపరితల నాణ్యతను నిర్ధారించేటప్పుడు తయారీ సామర్థ్యాన్ని గణనీయంగా మెరుగుపరుస్తుంది. CE సమగ్ర అమ్మకాల తర్వాత మద్దతుతో ధృవీకరించబడింది.

కీ ఫీచర్లు

• 5-యాక్సిస్ సిమల్టేనియస్ మ్యాచింగ్ - సంక్లిష్ట ముఖభాగం జ్యామితులు మరియు 3D ఆకృతులకు అనువైనది.

  హెవీ-డ్యూటీ గ్యాంట్రీ స్ట్రక్చర్ - దీర్ఘకాలిక ఖచ్చితత్వం కోసం అధిక దృఢత్వం మరియు అద్భుతమైన వైబ్రేషన్ డంపింగ్.

  పెద్ద ఫార్మాట్ మ్యాచింగ్ ఏరియా - భారీ కర్టెన్ వాల్ ప్యానెల్‌లు, ములియన్స్ మరియు ట్రాన్సమ్‌లకు మద్దతు ఇస్తుంది.

  హై-స్పీడ్ స్పిండిల్ - అల్యూమినియం మరియు స్టీల్ ప్రొఫైల్ మ్యాచింగ్ కోసం ఆప్టిమైజ్ చేయబడింది.

  ఆటోమేటిక్ టూల్ ఛేంజర్ (ATC) - పనికిరాని సమయాన్ని తగ్గిస్తుంది మరియు ఉత్పాదకతను మెరుగుపరుస్తుంది.

  వినియోగదారు-స్నేహపూర్వక CNC సిస్టమ్ - ప్రధాన స్రవంతి CAD/CAM సాఫ్ట్‌వేర్‌తో అనుకూలమైనది.

  అనుకూలీకరించదగిన కాన్ఫిగరేషన్ - ప్రపంచ కాంట్రాక్టర్‌ల కోసం OEM/ODM పరిష్కారాలు అందుబాటులో ఉన్నాయి.




సాంకేతిక లక్షణాలు

ఇది ఎలా పనిచేస్తుంది

CAD / CAM ఇన్‌పుట్

కర్టెన్ వాల్ ప్యానెల్ లేదా అల్యూమినియం ప్రొఫైల్ మొదట CAD (లాజికల్, స్కాల్, సాలిడ్‌వర్క్స్, మొదలైనవి)లో రూపొందించబడింది.

CAM సాఫ్ట్‌వేర్ 3D మోడల్‌ను టూల్‌పాత్‌లు మరియు G-కోడ్‌గా మారుస్తుంది, ఇందులో కోణాలు, ఫీడ్ రేట్లు, కుదురు వేగం మరియు సాధనం మార్పు క్రమం ఉన్నాయి.

2. వర్క్‌పీస్‌ను బిగించండి

CNC-నియంత్రిత మూవబుల్ క్లాంప్‌లను ఉపయోగించి మెషిన్ బెడ్‌పై పొడవైన అల్యూమినియం / స్టీల్ కర్టెన్ వాల్ ప్రొఫైల్‌లు లేదా పెద్ద ముఖభాగం ప్యానెల్‌లు అమర్చబడి ఉంటాయి.

ఘర్షణలను నివారించడానికి మరియు వైకల్యం లేకుండా భాగాన్ని పట్టుకోవడానికి క్లాంప్‌లు ఆటో-పొజిషన్.

3. Gantry నిర్మాణం X / Yలో కదులుతుంది

యంత్రం వంతెన-రకం గ్యాంట్రీని ఉపయోగిస్తుంది:

X-axis = ప్రొఫైల్/ప్యానెల్ పొడవునా గ్యాంట్రీ కదులుతుంది

Y-axis = మ్యాచింగ్ హెడ్ వెడల్పు అంతటా కదులుతుంది

Z-axis = కుదురు పైకి/కిందకు కదులుతుంది

ఇది భారీ కర్టెన్ వాల్ భాగాల కోసం పెద్ద, ఓపెన్ వర్క్ ఏరియాను అందిస్తుంది.

4. రెండు భ్రమణ అక్షాలు కుదురును వంచుతాయి

X/Y/Zకి అదనంగా, యంత్రం కలిగి ఉంది:

A-axis = X చుట్టూ వంపు

C-axis = Z చుట్టూ తిప్పండి

(లేదా B/C తల డిజైన్ ఆధారంగా)

కాబట్టి స్పిండిల్ కాంపౌండ్ మిటర్‌లు, కోణాల డ్రైనేజీ రంధ్రాలు, 3D ముఖభాగం ఆకృతులు మరియు సైడ్ ఫీచర్‌లను భాగాన్ని అన్‌క్లాంప్ చేయకుండా కత్తిరించగలదు.

5. 5-అక్షం ఏకకాల కట్టింగ్

CNC కంట్రోలర్ లీనియర్ + రోటరీ అక్షాలను కలిపి డ్రైవ్ చేస్తుంది.

సాధనం ఉపరితలంపై ఉత్తమ కోణంలో ఉంటుంది → సున్నితమైన ముగింపు, తక్కువ కబుర్లు, రీ-ఫిక్చరింగ్ లేదు.

ఒక సెటప్‌లో సాధారణ కార్యకలాపాలు:

ఎండ్ మిల్లింగ్

డ్రిల్లింగ్ / ట్యాపింగ్

గ్రూవింగ్

మిటెర్ కోత

బ్లేడ్ కటింగ్ చూసింది

సంక్లిష్ట ముఖభాగాల కోసం 3D ఆకృతి మిల్లింగ్

6. స్వయంచాలక సాధనం మారుతోంది

ఉపకరణాలు మ్యాగజైన్‌లో నిల్వ చేయబడతాయి (డ్రిల్స్, ఎండ్ మిల్లులు, కుళాయిలు, రంపపు బ్లేడ్‌లు).

ప్రోగ్రామ్ సమయంలో ATC స్వయంచాలకంగా సాధనాలను మార్చుకుంటుంది, కాబట్టి ఆపరేటర్ జోక్యం లేకుండా ఒక కర్టెన్ వాల్ ప్రొఫైల్ పూర్తిగా మెషిన్ చేయబడుతుంది.

7. ప్రక్రియలో తనిఖీ & అవుట్‌పుట్

ప్రోబ్స్/ఎన్‌కోడర్‌లు స్థానం మరియు సాధనం స్థితిని తనిఖీ చేస్తాయి.

CNC నిజ సమయంలో విచలనాలను భర్తీ చేస్తుంది.

ఫలితం: ఖచ్చితమైన రంధ్రాలు, పొడవైన కమ్మీలు మరియు సంక్లిష్ట కోణాలతో పూర్తి చేయబడిన కర్టెన్ వాల్ ములియన్, ట్రాన్సమ్ లేదా ముఖభాగం ప్యానెల్ — అసెంబ్లీకి సిద్ధంగా ఉంది.

ప్రధాన అప్లికేషన్ స్కోప్

కోసం సాధారణ అప్లికేషన్లుకర్టెన్ వాల్ కోసం 5-యాక్సిస్ గాంట్రీ మెషినింగ్ సెంటర్ఉన్నాయి:

1. ఎత్తైన భవనం ఏకీకృత అల్యూమినియం కర్టెన్ వాల్ ఫ్రేమ్‌లు
2. దాచిన-ఫ్రేమ్ మరియు బహిర్గత-ఫ్రేమ్ గాజు ముఖభాగం ఎక్స్‌ట్రాషన్‌లు
3. కర్టెన్ వాల్ కార్నర్ కీళ్ళు మరియు ప్రత్యేక-ఆకారపు ముఖభాగం ప్రొఫైల్‌లు
4. సన్‌రూమ్, స్కైలైట్ మరియు పెద్ద అల్యూమినియం విండో మరియు డోర్ ప్రొఫైల్‌లు
5. పాయింట్-సపోర్టెడ్ గ్లాస్ కర్టెన్ వాల్ అల్యూమినియం సపోర్ట్ బ్రాకెట్‌లు
6. పారిశ్రామిక అల్యూమినియం ముఖభాగం మరియు అలంకరణ ఉక్కు గోడ ప్రొఫైల్స్
7. ఏరోస్పేస్ తేలికపాటి అల్యూమినియం ప్రొఫైల్స్ (క్రాస్-ఇండస్ట్రీ అనుకూలత)

తగిన ముడి పదార్థాలు: 6063 అల్యూమినియం మిశ్రమం, బోలు వెలికితీతలు, ఘన అల్యూమినియం, సన్నని-గోడ ఉక్కు, PVC నిర్మాణ ప్రొఫైల్‌లు.

అప్లికేషన్ దృశ్యాలు

ఏకీకృత కర్టెన్ వాల్ ఉత్పత్తి

ఆర్కిటెక్చరల్ ముఖభాగం ప్యానెల్లు

అల్యూమినియం ములియన్స్ మరియు ట్రాన్సమ్స్

కాంప్లెక్స్ కర్టెన్ వాల్ జ్యామితి

గ్లాస్ కర్టెన్ వాల్ గ్రూవ్ మ్యాచింగ్

స్టీల్ కర్టెన్ వాల్ స్ట్రక్చరల్ ఫ్రేమ్‌లు
